Comprendre le rôle du contacteur à clé et de chaque Pièce pour volet roulant somfy
Pour réussir le branchement d’un contacteur à clé Somfy pour volet roulant, il est essentiel de bien comprendre le rôle de chaque élément et de chaque Pièce pour volet roulant somfy. Un contacteur à clé est un organe de commande sécurisé qui permet de contrôler la montée et la descente du tablier en limitant l’accès à une clé physique. Il est particulièrement utilisé sur les volets donnant sur la rue, les vitrines de commerces ou les accès sensibles.
Dans une installation Somfy classique, on retrouve plusieurs composants indispensables. Le moteur tubulaire assure la rotation de l’axe et la manœuvre du tablier. Le contacteur à clé commande l’alimentation de ce moteur dans le sens montée ou descente. Un disjoncteur ou un interrupteur différentiel protège la ligne électrique. Enfin, le câblage assure la liaison entre alimentation, point de commande et moteur. Chaque pièce a une fonction précise, ce qui simplifie le diagnostic en cas de panne.
Une Pièce pour volet roulant somfy n’est pas toujours universelle. Il existe des différences de puissance moteur, de type de fin de course, de tension d’alimentation ou de protocole de commande. Identifier correctement la référence de votre moteur, la tension (généralement 230 V pour le résidentiel) et le type de sortie filaire permet de choisir un contacteur à clé parfaitement compatible. Cette étape d’identification évite des erreurs de branchement qui peuvent endommager le moteur ou annuler la garantie.
Différence entre contacteur à clé et inverseur classique

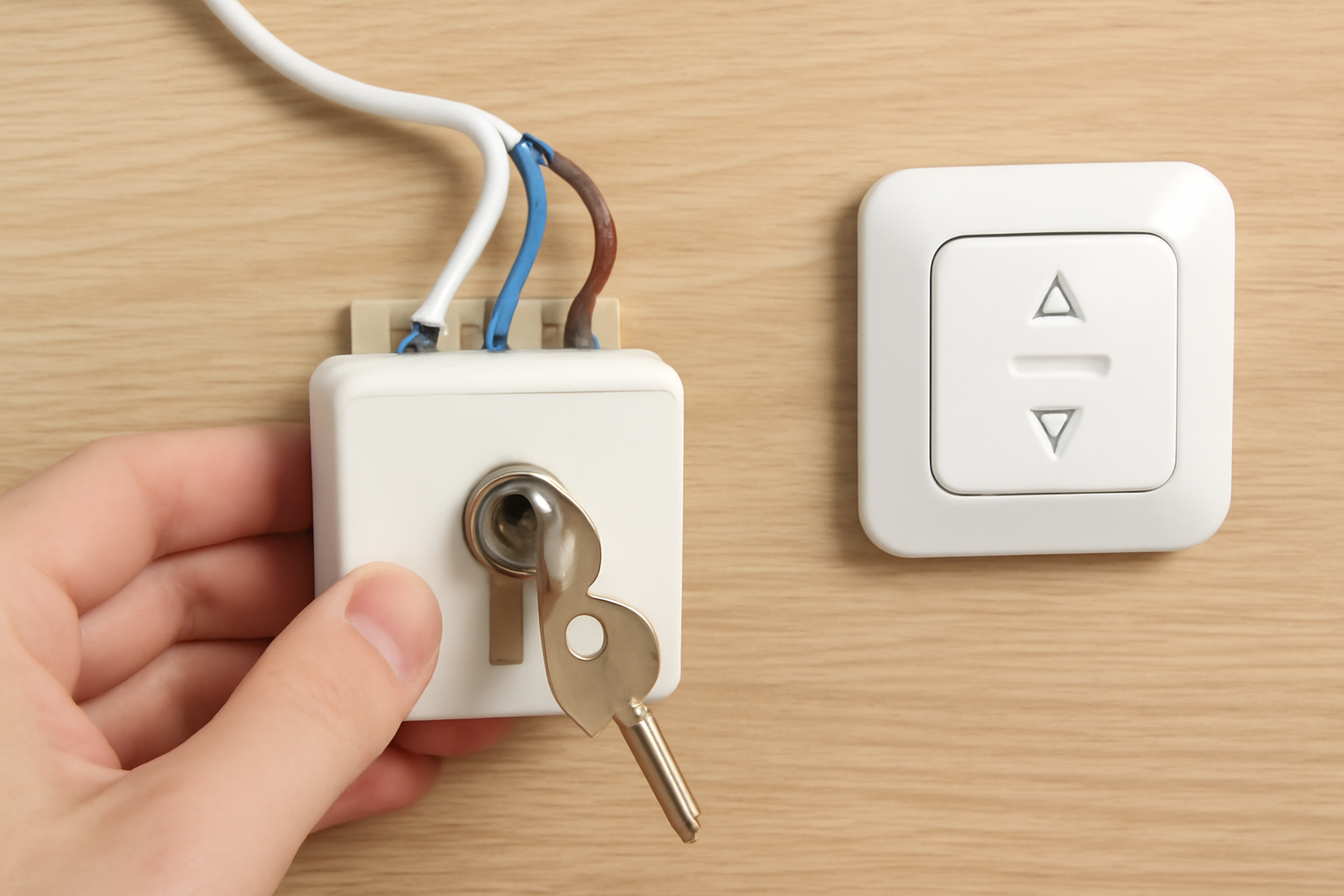

Un inverseur filaire standard pour volet roulant propose des commandes montée, stop et descente accessibles par simple pression. Le contacteur à clé ajoute une couche de sécurité en n’autorisant la commande qu’aux détenteurs de la clé. Électriquement, le principe reste similaire on pilote soit la phase montée, soit la phase descente du moteur, sans jamais les alimenter simultanément. La différence réside dans le support mécanique, plus résistant et mieux adapté aux environnements extérieurs ou semi-publics.
Avantages d’un contacteur à clé Somfy
Choisir un contacteur à clé de marque Somfy ou une Pièce pour volet roulant somfy compatible présente plusieurs avantages. La qualité des matériaux assure une bonne résistance aux intempéries et aux usages répétés, notamment pour les commerces. La compatibilité avec les moteurs Somfy est mieux garantie, ce qui limite les risques de dysfonctionnement. Enfin, la disponibilité des pièces détachées facilite le remplacement d’un cylindre, d’un jeu de clés ou d’un boîtier sans devoir changer toute l’installation.
Préparer l’installation de la Pièce pour volet roulant somfy et sécuriser le chantier
Avant de brancher un contacteur à clé, la préparation est déterminante. Une intervention sur un volet roulant motorisé implique le 230 V, donc une vigilance maximale. La coupure de l’alimentation électrique est obligatoire au niveau du disjoncteur concerné, accompagnée si possible d’un dispositif de consignation pour éviter toute remise sous tension involontaire. Cette étape préalable conditionne la sécurité de l’intervention.
Il est également utile de rassembler toutes les informations techniques disponibles. Le schéma de câblage du moteur Somfy, souvent présent dans la notice ou sur l’étiquette, doit être consulté. La documentation du contacteur à clé précise la fonction de chaque borne. Comparer ces deux schémas permet d’anticiper les liaisons à réaliser et de vérifier la compatibilité entre les codes couleur des câbles et les bornes du contacteur.
La préparation concerne aussi la partie mécanique. Le contacteur à clé doit être positionné à une hauteur accessible mais sécurisée, sur un support solide capable de recevoir les vis de fixation. Le passage des câbles dans une gaine ou un conduit adapté améliore la protection mécanique et limite les risques de sectionnement accidentel. Une Pièce pour volet roulant somfy bien posée mécaniquement est plus durable et limite les pannes liées aux vibrations ou aux infiltrations d’eau.
Outils et matériel nécessaires
Pour un branchement propre et durable, certains outils sont fortement recommandés. Un tournevis isolé adapté aux borniers du contacteur et du moteur est indispensable. Une pince à dénuder permet de préparer les conducteurs sans les blesser. Un multimètre facilite la vérification de l’absence de tension et le contrôle des continuités. Enfin, des dominos ou bornes de connexion de qualité assurent une bonne tenue mécanique des raccordements.
- Tournevis isolés adaptés aux vis des borniers
- Pince à dénuder et pince coupante
- Multimètre pour contrôler la tension et la continuité
- Gaines ou conduits pour protéger les câbles
- Borniers ou dominos prévus pour le 230 V
Règles de sécurité à respecter
L’intervention sur un volet roulant motorisé impose le respect des règles de base. Travailler hors tension en vérifiant systématiquement avec un testeur l’absence de courant est une règle incontournable. Utiliser du matériel conforme aux normes en vigueur et dimensionné pour le 230 V renforce la sécurité. Il est également important de respecter le sens des conducteurs phase, neutre et terre, et de ne jamais modifier un dispositif de protection existant sans compétence avérée.
Schéma de principe et repérage des câbles Pièce pour volet roulant somfy
Le branchement d’un contacteur à clé Somfy repose sur un schéma simple. On retrouve d’abord l’alimentation 230 V issue du tableau électrique, avec une phase et un neutre, parfois accompagnés d’un conducteur de terre. Cette alimentation arrive soit directement dans le contacteur à clé, soit dans une boîte de dérivation proche. De là, la phase sera dirigée vers les bornes de commande montée et descente du moteur, selon la position de la clé. Le neutre est généralement commun et relié directement au moteur.
Côté moteur Somfy, on observe en général un câble comprenant plusieurs conducteurs. Un neutre commun, souvent de couleur bleue. Une phase montée et une phase descente, fréquemment marron et noir, ou parfois autres couleurs selon les séries. On peut également trouver un fil de terre vert jaune, ainsi que des conducteurs supplémentaires pour d’éventuels accessoires. La compréhension de ce code couleur facilite considérablement le raccordement au contacteur à clé.
Le contacteur à clé dispose de bornes clairement identifiées. On trouve une entrée phase, qui reçoit la phase issue du disjoncteur. Deux sorties, l’une pour la montée, l’autre pour la descente, qui iront respectivement vers les fils correspondant du moteur. Certains modèles ajoutent des bornes pour un neutre de passage ou pour des commandes auxiliaires. Le respect du schéma du fabricant est impératif pour éviter tout court-circuit ou alimentation simultanée des deux sens du moteur.
Repérage des conducteurs existants
Sur une installation déjà en place, il est judicieux de repérer chaque conducteur avant démontage de l’ancien système. L’usage de petits adhésifs de couleur ou d’étiquettes marquées montée, descente, phase ou neutre permet de se retrouver rapidement. Noter ou photographier le câblage d’origine est une précaution simple qui évite les doutes au moment du remontage. Cette étape est particulièrement utile si l’on remplace un interrupteur par un contacteur à clé Somfy.
Exemple de correspondance des bornes
Le tableau ci-dessous illustre un exemple de correspondance courante entre les bornes d’un contacteur à clé et les fils d’un moteur Somfy. Il ne remplace pas la notice constructeur mais donne un aperçu du principe général.
| Borne contacteur à clé | Fonction | Fil moteur Somfy le plus courant |
|---|---|---|
| L ou Phase | Arrivée phase 230 V | Phase alimentation depuis tableau |
| ↑ ou Up | Sortie phase montée | Fil montée du moteur souvent marron |
| ↓ ou Down | Sortie phase descente | Fil descente du moteur souvent noir |
| N si présent | Neutre de passage | Fil neutre du moteur souvent bleu |
Étapes détaillées pour brancher un contacteur à clé Somfy Pièce pour volet roulant somfy
Une fois la préparation et le repérage réalisés, le branchement peut être effectué étape par étape. En suivant un ordre logique, on réduit les risques d’erreur et on obtient une installation fiable. L’objectif est de garantir que seul un sens de rotation du moteur soit alimenté à la fois, selon la position de la clé, tout en maintenant une bonne protection électrique.
La première étape consiste à raccorder l’alimentation générale au contacteur à clé. La phase provenant du disjoncteur est connectée sur la borne d’entrée marquée L ou Phase. Le neutre rejoint directement le moteur ou, si le contacteur le prévoit, passe par une borne N pour repartir ensuite vers le moteur. Le conducteur de terre, lorsqu’il existe, est relié au circuit de terre et éventuellement à la carcasse métallique du moteur ou du coffre, selon les préconisations du fabricant.
Vient ensuite le raccordement des conducteurs du moteur sur les sorties du contacteur à clé. Le fil de montée du moteur est connecté sur la borne montée du contacteur, généralement marquée par une flèche vers le haut ou Up. Le fil de descente rejoint la borne descente, marquée par une flèche vers le bas ou Down. Le neutre moteur reste commun il ne doit pas être commuté par le contacteur, sauf si un passage direct est prévu par le constructeur. On veille à bien serrer chaque borne pour éviter tout échauffement.
Étape de contrôle avant remise sous tension
Avant de réenclencher le disjoncteur, quelques contrôles simples sécurisent l’installation. On vérifie l’absence de brins de cuivre dépassant des borniers, qui pourraient provoquer un court-circuit. On confirme que la phase montée et la phase descente ne peuvent pas être alimentées simultanément, en se référant au schéma interne du contacteur à clé. Un contrôle de continuité à l’ohmmètre peut confirmer le bon fonctionnement des contacts dans chaque position de la clé.
Premier essai et réglages
Après la remise sous tension, on teste d’abord le volet sans charge excessive. On tourne la clé en position montée et on observe le sens de rotation du moteur. Si le volet descend au lieu de monter, il suffit d’inverser les fils montée et descente au niveau du contacteur. On répète l’opération pour la descente, en restant prêt à couper le courant en cas de comportement anormal. Les fins de course du moteur Somfy doivent déjà être correctement réglées pour éviter que le tablier ne force en butée.
Cas d’un remplacement d’interrupteur par un contacteur à clé
Lorsque l’on remplace un ancien inverseur filaire par un contacteur à clé Somfy, la démarche est proche. On commence par repérer les fils sur l’ancien inverseur, puis on les reporte sur les bornes équivalentes du nouveau contacteur. La phase commune rejoint l’entrée L, les fils montée et descente vont sur les sorties correspondantes. Ce type de remplacement améliore la sécurité sans modifier profondément le câblage existant, à condition de respecter les repérages d’origine.
Erreurs fréquentes, diagnostic et choix de la bonne Pièce pour volet roulant somfy
Malgré la simplicité apparente du câblage, certaines erreurs reviennent régulièrement. La plus critique consiste à alimenter simultanément les fils montée et descente du moteur. Cela peut entraîner une surchauffe et un endommagement du moteur Somfy. Une autre erreur fréquente est l’inversion phase neutre, qui complique le diagnostic et peut rendre le fonctionnement aléatoire. Le non-respect de la section des câbles ou l’utilisation de connexions de mauvaise qualité créent aussi des risques d’échauffement et de panne à moyen terme.
En cas de dysfonctionnement après installation, une méthode de diagnostic structurée s’avère utile. On commence par vérifier l’alimentation en sortie du disjoncteur. Puis on contrôle la présence de 230 V sur l’entrée du contacteur à clé. En actionnant la clé, on mesure la tension sur les bornes montée et descente. Si la tension est présente mais que le moteur ne réagit pas, le problème peut venir du moteur lui-même ou d’une mauvaise identification des conducteurs. Si aucune tension n’apparaît, le contacteur à clé peut être défectueux ou mal câblé.
Le choix de la bonne Pièce pour volet roulant somfy est également un facteur de réussite. Un contacteur à clé prévu pour un usage extérieur, avec un indice de protection adapté, sera recommandé pour une façade de magasin. Un modèle encastré conviendra mieux à une installation intérieure discrète. Il est important de vérifier la compatibilité avec les moteurs Somfy filaires, notamment en termes de tension nominale et de courant admissible. Un contacteur sous-dimensionné risque de vieillir prématurément ou de coller en position sous l’effet de l’échauffement.
Signes d’usure et besoin de remplacement
Avec le temps, certaines pièces d’un volet roulant motorisé s’usent. Un contacteur à clé qui devient difficile à manœuvrer, qui présente du jeu excessif ou qui ne maintient plus correctement les positions montée et descente doit être remplacé. Des coupures intermittentes, un fonctionnement par à-coups ou des arcs visibles au niveau des bornes indiquent également une usure des contacts internes. Remplacer la Pièce pour volet roulant somfy concernée à temps évite d’endommager le moteur ou d’autres éléments du circuit.
Anticiper la maintenance grâce aux pièces détachées
Pour les installations intensivement sollicitées, notamment en milieu commercial, il peut être judicieux de garder en stock quelques pièces détachées critiques. Un contacteur à clé de rechange compatible avec vos moteurs Somfy, un jeu de clés supplémentaires, ainsi que des accessoires de fixation ou des obturateurs peuvent réduire les temps d’arrêt en cas de panne. Disposer des bonnes références à l’avance simplifie la maintenance et assure la continuité de service de votre volet roulant motorisé.
