comment brancher un interrupteur somfy pour volet electrique

Comprendre le rôle de chaque Pièce pour volet roulant somfy dans le circuit électrique

Avant de savoir comment brancher un interrupteur Somfy pour volet électrique, il est indispensable de comprendre le rôle de chaque Pièce pour volet roulant somfy impliquée dans l’installation. Une bonne compréhension de l’ensemble permet un branchement plus sûr, plus fiable et surtout plus durable.

Un volet électrique Somfy repose sur quelques éléments majeurs qui dialoguent entre eux. L’interrupteur ne fait pas qu’ouvrir ou fermer le circuit. Il oriente l’alimentation vers la montée ou la descente du moteur, en s’appuyant sur un câblage spécifique et des sécurités intégrées à la motorisation.

Les éléments principaux du système volet et leurs fonctions

Un circuit de volet roulant Somfy se compose en général des éléments suivants, chacun jouant un rôle précis dans le fonctionnement de l’ensemble

• Moteur tubulaire Somfy il transforme l’énergie électrique en mouvement de rotation pour enrouler ou dérouler le tablier
• Interrupteur de commande montée, descente et parfois position stop ou maintien en pression
• Alimentation électrique en général du 230 V, protégée par un disjoncteur adapté
• Boîte de dérivation point de connexion entre le câble d’alimentation, le moteur et l’interrupteur
• Accessoires de sécurité butées mécaniques ou électroniques, fins de course, éventuellement protection thermique du moteur

Une défaillance sur une seule de ces pièces peut provoquer un dysfonctionnement général. Identifier précisément la pièce en cause est donc capital avant de se lancer dans un remplacement ou un nouveau branchement d’interrupteur.

Les types d’interrupteurs Somfy les plus courants

Selon la configuration de votre installation, vous pouvez rencontrer plusieurs modèles d’interrupteurs pour volet Somfy. Bien que leur aspect diffère, la logique de branchement reste similaire

• Interrupteur à bascule montée descente modèle simple, à deux positions, utilisé pour un seul volet
• Interrupteur à double commande permet de piloter deux volets depuis le même boîtier
• Interrupteur à retour automatique souvent utilisé avec des automatismes ou des commandes groupées
• Commande filaire à touches montée, stop, descente, au format mural encastré ou apparent

Le choix du modèle dépend de la motorisation, du nombre de volets à piloter et de la manière dont vous souhaitez utiliser votre installation au quotidien.

Identifier la bonne Pièce pour volet roulant somfy avant le branchement

Une erreur fréquente consiste à remplacer un interrupteur sans vérifier s’il est réellement compatible avec le moteur Somfy déjà en place. Or, le bon choix de Pièce pour volet roulant somfy garantit non seulement le bon fonctionnement, mais aussi la sécurité de l’installation électrique.

Repérer la référence du moteur Somfy

Pour savoir quel interrupteur est adapté, commencez par identifier clairement votre moteur Somfy. Plusieurs éléments peuvent vous aider

• La référence inscrite sur le tube moteur ou sur l’étiquette du produit
• La notice d’origine du volet si vous l’avez conservée
• Les informations mentionnées sur la facture d’installation par l’installateur

Une fois la référence connue, il devient plus simple de vérifier le type de commande recommandé. Certains moteurs sont prévus pour un pilotage purement filaire, d’autres pour une commande radio avec alimentation directe sans interrupteur classique entre les deux.

Vérifier la compatibilité de l’interrupteur Somfy

Un interrupteur de volet roulant diffère d’un simple interrupteur d’éclairage. Il doit gérer deux sens de rotation tout en évitant l’alimentation simultanée des deux sens, ce qui endommagerait le moteur. Avant le branchement, vérifiez plusieurs points

• Tension nominale adaptée au 230 V si votre moteur est alimenté en secteur
• Type de contact normalement ouvert pour montée et descente, sans position intermédiaire dangereuse
• Schéma de câblage fourni par Somfy ou par le fabricant de la commande murale
• Nombre de fils nécessaires neutre, phase, montée, descente, éventuellement terre selon la configuration

Un contrôle rapide de ces caractéristiques évite d’acheter une pièce inadaptée et de devoir recommencer toute l’installation.

Comparer les pièces détachées disponibles

Pour une réparation durable, il est souvent pertinent de remplacer à l’identique la pièce pour volet roulant Somfy. Toutefois, des modèles plus récents peuvent offrir un confort d’utilisation supérieur. Quelques critères de comparaison sont utiles

Caractéristique	Ancien interrupteur	Nouvel interrupteur compatible
Type de commande	Bascule montée descente	Touche montée stop descente
Design	Standard blanc	Plusieurs finitions au choix
Niveau de confort	Commande simple	Position intermédiaire plus aisée
Installation	Encastrée classique	Encastrée ou en saillie selon le boîtier

Comparez toujours ces éléments avant de finaliser votre achat pour être sûr d’investir dans une solution pérenne.

Préparer le branchement de l’interrupteur et de chaque Pièce pour volet roulant somfy

Le branchement d’un interrupteur Somfy pour volet électrique implique une méthode rigoureuse. Une bonne préparation des pièces et des outils limite les risques d’erreurs et de dommages sur la motorisation ou sur l’installation électrique globale.

Consignes de sécurité à respecter strictement

La sécurité reste la priorité lorsque vous intervenez sur un circuit 230 V. Avant de toucher au moindre câble

• Coupez l’alimentation au disjoncteur concerné par le volet
• Vérifiez l’absence de tension avec un testeur approprié
• Assurez-vous que le volet est immobile et ne risque pas de bouger pendant votre intervention

Il est recommandé de faire appel à un professionnel qualifié si vous n’êtes pas à l’aise avec l’électricité. Un mauvais branchement peut provoquer un court-circuit, une surchauffe ou des dégâts irréversibles sur le moteur.

Outils et pièces nécessaires pour un branchement propre

Une intervention bien préparée évite les raccords approximatifs et les fils mal serrés. Pour brancher correctement un interrupteur Somfy, prévoyez

• Un tournevis isolé adapté aux bornes de l’interrupteur
• Un dénude-câble pour préparer proprement les conducteurs
• Des dominos ou Wago si des raccords supplémentaires sont nécessaires
• Un testeur de tension pour les vérifications finales
• La notice de câblage Somfy et le schéma du moteur

Vérifiez également l’état du câble existant. Un isolant abîmé ou un conducteur oxydé doit être remplacé avant de remettre l’installation sous tension.

Organisation des fils avant le raccordement

Une étape souvent sous-estimée consiste à organiser les conducteurs dans la boîte de dérivation et derrière l’interrupteur. Une bonne organisation facilite le dépannage ultérieur et limite les risques de faux contacts.

• Identifiez clairement la phase, le neutre et les fils de montée et de descente
• Raccourcissez légèrement les conducteurs trop longs pour éviter les boucles inutiles
• Serrez fermement chaque borne sans écraser les fils
• Respectez les couleurs normalisées lorsque c’est possible ce qui rendra toute future intervention plus simple

Une fois les fils préparés, vous pouvez passer au branchement proprement dit de l’interrupteur Somfy.

Schéma type de branchement pour un interrupteur et une Pièce pour volet roulant somfy

Le schéma de branchement peut différer selon les modèles, mais la logique reste similaire. L’interrupteur agit comme un sélecteur de sens pour le moteur Somfy, en distribuant la phase soit sur le fil de montée, soit sur le fil de descente.

Principe général du câblage

Dans une installation classique filaire, vous trouverez généralement

• Un neutre qui va directement du tableau électrique au moteur
• Une phase qui arrive d’abord à l’interrupteur
• Deux sorties de l’interrupteur vers le moteur montée et descente
• Éventuellement un fil de terre si le matériel le prévoit

L’interrupteur Somfy se contente donc de diriger la phase vers l’un ou l’autre des fils du moteur pour commander soit la montée, soit la descente du volet roulant.

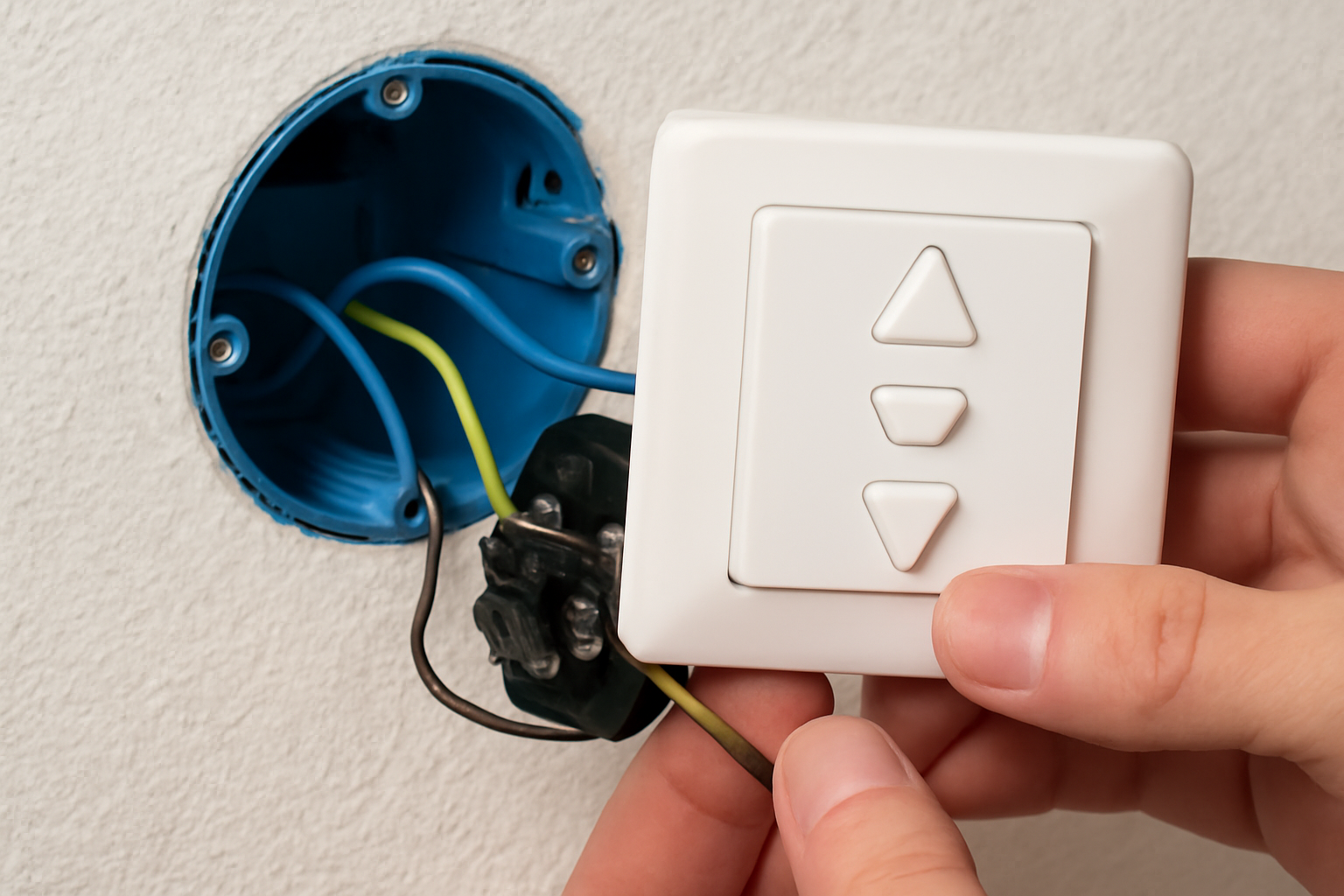

Étapes de branchement d’un interrupteur Somfy filaire

Pour un interrupteur mural dédié à un seul volet, un ordre logique de raccordement peut être suivi

1. Raccorder le neutre de l’alimentation directement au moteur
2. Amener la phase d’alimentation sur l’entrée commune de l’interrupteur
3. Connecter la borne montée de l’interrupteur au fil correspondant du moteur
4. Connecter la borne descente de l’interrupteur au fil correspondant du moteur
5. Vérifier que les vis de serrage ne pincent pas l’isolant des conducteurs

Une fois le branchement terminé, remettez l’alimentation et testez successivement la montée puis la descente, sans forcer si le volet résiste. En cas de sens inversé, il est possible d’inverser les fils montée et descente au niveau de l’interrupteur.

Cas particulier des commandes groupées et accessoires

Lorsque plusieurs volets sont commandés en même temps, ou lorsqu’un automatisme supplémentaire est ajouté, la logique de branchement se complexifie. On peut alors intégrer

• Des modules de centralisation pour piloter plusieurs moteurs à partir d’une seule commande
• Des horloges programmables pour ouverture et fermeture automatiques
• Des capteurs de luminosité ou de vent pour protéger les ouvrants

Dans ces configurations, chaque Pièce pour volet roulant somfy joue un rôle spécifique dans la chaîne de commande. Il est essentiel de suivre scrupuleusement les schémas fournis par le fabricant pour éviter tout conflit de commande ou surchauffe du moteur.

Quand remplacer une Pièce pour volet roulant somfy plutôt que l’interrupteur

Un volet roulant qui ne réagit plus à l’interrupteur ne signifie pas forcément que la commande murale est en cause. D’autres pièces peuvent être responsables, et les identifier permet d’éviter un remplacement inutile de l’interrupteur Somfy.

Signes d’un interrupteur réellement défectueux

Certaines manifestations orientent plus précisément vers un problème de commande murale

• Jeu mécanique important dans la bascule ou les touches de l’interrupteur
• Clics irréguliers ou absence totale de maintien en position
• Fonctionnement aléatoire malgré un moteur testé en direct comme opérationnel
• Traces de brûlure ou odeur de plastique chauffé autour du boîtier

Dans ces cas, remplacer l’interrupteur par un modèle compatible est souvent la solution la plus simple et la plus sûre.

Quand suspecter plutôt le moteur ou un autre composant

À l’inverse, certains symptômes renvoient plutôt à une autre Pièce pour volet roulant somfy

• Le volet fait un léger bruit mais ne bouge pas, malgré une commande stable
• Le disjoncteur saute régulièrement à la mise en marche
• Le volet s’arrête toujours au même endroit même en changeant d’interrupteur
• Un seul sens fonctionne montée ou descente malgré un interrupteur neuf

Ces cas peuvent indiquer un moteur fatigué, une fin de course défectueuse, ou un problème mécanique dans le coffre du volet. Remplacer uniquement l’interrupteur ne résoudrait pas durablement la panne.

Optimiser la durée de vie de votre installation Somfy

Pour prolonger la durée de vie de votre volet électrique et de chaque pièce détachée

• Évitez de multiplier les manœuvres successives qui échauffent le moteur
• Nettoyez régulièrement les coulisses et vérifiez l’absence d’obstacle dans la trajectoire du tablier
• Contrôlez le serrage des connexions dans les boîtes de dérivation
• Remplacez toute Pièce pour volet roulant somfy présentant un jeu excessif ou un début de casse

En combinant un branchement correct de l’interrupteur Somfy et un entretien attentif des différentes pièces, vous assurez à votre volet roulant un fonctionnement fiable et confortable sur le long terme.
