comment brancher un moteur de volet roulant somfy

Comprendre le fonctionnement d’un moteur et de chaque Pièce pour volet roulant somfy

Avant de chercher à savoir comment brancher un moteur de volet roulant Somfy, il est essentiel de comprendre le rôle de chaque Pièce pour volet roulant somfy. Un moteur tubulaire Somfy s’insère dans le tube d’enroulement et entraîne le tablier par rotation. Il fonctionne grâce à une alimentation électrique et s’appuie sur plusieurs pièces mécaniques et électroniques pour assurer un mouvement fluide et sécurisé.

Un moteur bien branché repose sur trois piliers fondamentaux une alimentation électrique adaptée, un câblage correctement identifié et des butées de fin de course bien réglées. En maîtrisant ces éléments, vous limitez les pannes et prolongez la durée de vie de vos pièces détachées.

Les principaux composants à connaître avant le branchement

Un volet roulant motorisé Somfy rassemble plusieurs éléments clefs. Chacun a un impact sur le branchement, le réglage et le dépannage. Il est utile de les passer en revue pour éviter toute erreur lors de l’installation ou du remplacement d’une pièce.

Moteur tubulaire Somfy intégré dans l’axe du volet, il transforme l’énergie électrique en rotation
Tube d’enroulement qui accueille le moteur et autour duquel s’enroule le tablier
Support moteur et flasques qui maintiennent le moteur en place dans le coffre
Roue d’entraînement et couronne d’adaptation qui assurent la liaison mécanique entre moteur et tube
Interrupteur filaire ou boîtier de commande pour piloter la montée et la descente
Câble d’alimentation reliant le moteur au réseau électrique via l’interrupteur ou un récepteur
Butées de fin de course intégrées au moteur, chargées de stopper le volet en haut et en bas

Chaque Pièce pour volet roulant somfy est conçue pour fonctionner ensemble. Un mauvais choix de couronne, un support non adapté ou un câble inapproprié peuvent provoquer un dysfonctionnement dès le branchement, même si le schéma de câblage est respecté.

Différencier les types de moteurs Somfy et leurs exigences

Les moteurs Somfy se déclinent en plusieurs gammes. Le branchement diffère selon que le moteur est filaire, radio ou accompagné d’un récepteur déporté. Identifier le type de moteur est une étape préalable indispensable.

Moteur filaire commandé par un interrupteur montée stop descente, avec câbles de phase distincts pour chaque sens de rotation
Moteur radio RTS ou IO souvent alimenté uniquement en phase et neutre, la commande étant gérée par radio via une télécommande ou un point de commande mural
Moteur avec récepteur externe le moteur reste filaire, mais la commande passe par un boîtier radio ou domotique inséré dans le circuit

Avant de brancher, vérifiez la référence exacte du moteur et la notice d’origine. Les couleurs de fils peuvent varier selon les séries et les pays. En cas de doute, il est plus prudent de s’appuyer sur un schéma fourni par le fabricant plutôt que sur un simple code couleur supposé universel.

Identifier et brancher chaque Pièce pour volet roulant somfy dans les règles

La réussite du branchement repose sur une méthode claire. En suivant un ordre logique, vous limitez les erreurs et facilitez les tests. Une Pièce pour volet roulant somfy mal identifiée peut conduire à un court-circuit ou à une rotation inversée du tablier.

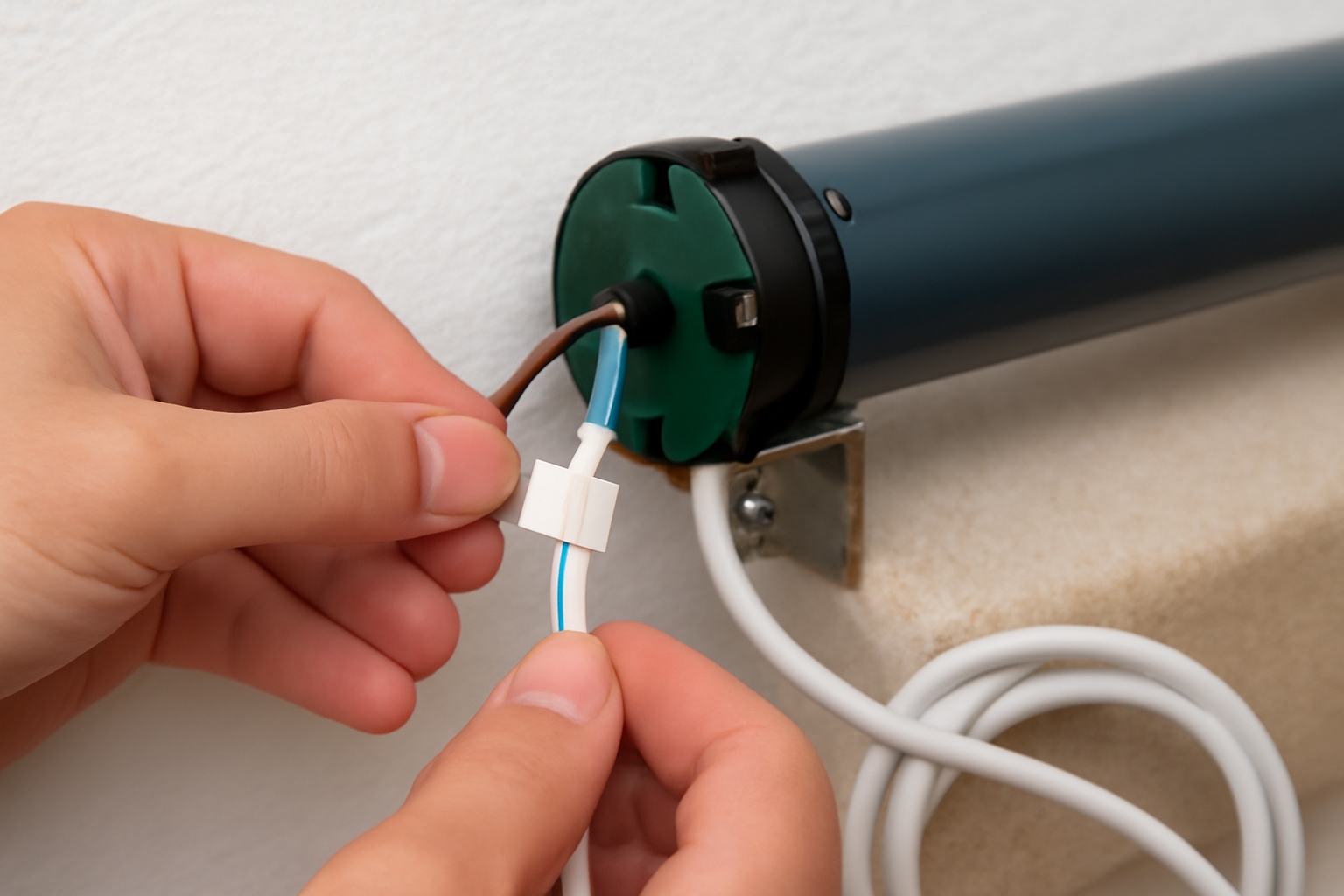

Repérer les fils du moteur Somfy

Sur un moteur filaire Somfy, on retrouve généralement au minimum trois conducteurs principaux, parfois quatre avec la terre. Il est essentiel de repérer chaque fil avant tout raccordement.

Couleur de fil	Rôle habituel	Précaution
Bleu	Neutre	À connecter directement au neutre du réseau
Marron	Phase montée	À relier à la sortie montée de l’interrupteur
Noir	Phase descente	À relier à la sortie descente de l’interrupteur
Vert jaune	Terre	À raccorder à la terre si le moteur en possède une

Ne jamais alimenter simultanément les deux phases montée et descente. L’interrupteur doit garantir un verrouillage mécanique ou électrique pour empêcher l’envoi de deux ordres opposés en même temps.

Schéma de branchement type avec interrupteur filaire

Pour un branchement standard sur un moteur filaire Somfy avec interrupteur à trois positions montée stop descente, la logique est la suivante. Elle doit toujours être réalisée hors tension.

Couper l’alimentation au disjoncteur dédié ou au tableau général
Raccorder le fil bleu du moteur au neutre du circuit
Raccorder la phase du réseau à l’entrée commune de l’interrupteur
Relier la sortie montée de l’interrupteur au fil marron du moteur
Relier la sortie descente de l’interrupteur au fil noir du moteur
Connecter la terre vert jaune du moteur à la terre du logement si présente
Refermer les boîtiers, remettre sous tension et tester la commande

Une fois ce schéma de branchement établi, vérifiez immédiatement le sens de rotation. Si la commande montée provoque une descente, il suffit d’inverser les fils marron et noir sur l’interrupteur, sans toucher à la phase d’arrivée.

Cas particulier des moteurs radio et récepteurs intégrés

Pour les moteurs radio Somfy, le branchement électrique se simplifie souvent mais la partie électronique se complexifie. Le moteur reçoit seulement l’alimentation tandis que les ordres sont transmis à distance.

Alimentation phase et neutre sont raccordés en permanence, comme un simple appareil électrique
Commande assurée par une télécommande ou un point de commande radio, sans fil direct vers le moteur
Réglages des fins de course et des sens de rotation réalisés par une procédure spécifique via la télécommande

Dans ce cas, la Pièce pour volet roulant somfy essentielle est souvent le point de commande radio. Un problème de branchement peut provenir d’une mauvaise alimentation du récepteur autant que d’un défaut du moteur lui-même. Il est donc important de tester la présence de courant en amont avant d’incriminer le moteur.

Règles de sécurité et bonnes pratiques autour de chaque Pièce pour volet roulant somfy

Brancher un moteur de volet roulant Somfy implique de manipuler le courant secteur. Le respect des règles de sécurité électrique n’est pas optionnel. Il conditionne non seulement votre sécurité mais aussi la pérennité de chaque Pièce pour volet roulant somfy installée.

Coupure de courant et vérifications préalables

Avant toute intervention, quelques réflexes simples permettent d’éviter les accidents et les mauvaises surprises.

Identifier le disjoncteur qui alimente la ligne des volets roulants
Couper la tension sur ce disjoncteur ou sur le général
Contrôler l’absence de courant avec un testeur ou un multimètre fiable
Vérifier l’état des câbles absence d’écrasement, de coupure ou de dénudage excessif
Préparer les outils adaptés tournevis isolés, dominos de qualité, gaine ou boîte de dérivation

Une fois ces prérequis respectés, vous pouvez procéder sereinement au raccordement. Ne jamais réaliser de connexion volante ou provisoire en dehors d’une boîte de dérivation ou d’un boîtier encastré. Cela fragilise le système et peut endommager vos pièces détachées à terme.

Protection du circuit et conformité électrique

Les volets roulants doivent être alimentés par un circuit conforme aux normes en vigueur. Plusieurs points sont à contrôler pour garantir une installation fiable.

Calibre du disjoncteur adapté à la puissance totale des moteurs raccordés
Section des câbles suffisamment dimensionnée pour supporter l’intensité
Présence de la terre pour tous les moteurs qui en sont pourvus
Indice de protection adéquat pour les boîtiers installés en extérieur ou en zone humide

Une Pièce pour volet roulant somfy, même de grande qualité, ne compensera jamais une mauvaise protection du circuit. Un calibre inadapté ou une absence de terre peut abîmer prématurément le moteur, le condensateur ou les butées internes.

Préserver la mécanique lors du branchement

Le branchement électrique a aussi des conséquences mécaniques. Un mauvais câblage peut entraîner des contraintes excessives sur le tablier et la mécanique.

Éviter les tests répétitifs sans butée réglée, au risque de forcer sur l’axe
Ne pas maintenir l’interrupteur en position montée ou descente une fois la fin de course atteinte
S’assurer que le tablier coulisse librement avant de tester le moteur
Contrôler l’alignement des coulisses et l’absence d’obstacle dans le coffre

En soignant ces détails, vous protégez non seulement le moteur mais aussi chaque Pièce pour volet roulant somfy associée, des attaches tablier aux verrous automatiques.

Réglage, test et diagnostic des Pièce pour volet roulant somfy après branchement

Une fois le moteur branché, le travail n’est pas terminé. Le réglage des fins de course et les tests successifs sont indispensables pour valider l’installation. Ils permettent également de repérer rapidement une pièce défectueuse.

Régler les fins de course du moteur

Les fins de course définissent les positions haute et basse du volet. Mal réglées, elles peuvent générer des blocages ou user prématurément les attaches et le tube.

Positionner le volet en bas puis ajuster la vis de fin de course bas selon la notice du moteur
Remonter le volet et régler la fin de course haut pour que le tablier s’arrête juste avant le point de tension maximale
Effectuer plusieurs montées descentes pour vérifier la répétabilité du réglage
Ajuster progressivement sans jamais forcer la mécanique

Ne jamais dépasser la plage de réglage recommandée par Somfy. Un réglage extrême peut endommager le microrupteur interne, une Pièce pour volet roulant somfy difficilement réparable sans changement complet du moteur.

Tester le fonctionnement global du volet roulant

Une fois les fins de course réglées, plusieurs tests simples permettent de valider l’ensemble du système.

Tester la commande montée et descente pour vérifier la cohérence des ordres
Observer les bruits anormaux qui peuvent signaler un frottement ou une pièce mal positionnée
Contrôler l’alignement du tablier dans les coulisses tout au long de la course
Vérifier la tenue des fixations moteur, support et flasques

Si tout fonctionne de manière fluide, le branchement est généralement correct. En cas de doute, il est préférable de couper de nouveau l’alimentation et de vérifier chaque connexion plutôt que de forcer le moteur.

Diagnostiquer les pannes courantes après branchement

Un moteur qui ne réagit pas ou un volet qui se bloque après branchement peut indiquer un problème de câblage ou une pièce défaillante. Distinguer les causes permet de cibler la bonne Pièce pour volet roulant somfy à remplacer.

Symptôme	Piste de diagnostic	Pièces en cause possibles
Aucune réaction du volet	Absence de tension ou fil neutre mal raccordé	Interrupteur, alimentation, câble moteur
Fonctionne dans un seul sens	Phase montée ou descente non alimentée	Interrupteur, connexion marron ou noire
Bruyant ou saccadé	Blocage mécanique ou tube mal centré	Support moteur, couronne, attaches tablier
Arrêt avant la fin de course	Réglage butées incorrect ou condensateur fatigué	Condensateur, moteur lui-même

En procédant par étapes, vous isolez rapidement la pièce défectueuse. Remplacer uniquement la Pièce pour volet roulant somfy incriminée est souvent plus économique que changer l’ensemble du volet, à condition de bien l’identifier.

Choisir et remplacer la bonne Pièce pour volet roulant somfy lors d’un rebranchement

Quand une panne persiste malgré un branchement correct, il devient nécessaire de remplacer certaines pièces. Le bon choix de pièce détachée conditionne la réussite du nouveau branchement et la fiabilité à long terme.

Identifier précisément la référence du moteur et des pièces associées

Pour trouver la Pièce pour volet roulant somfy compatible, il faut repérer plusieurs informations sur votre installation existante.

Référence exacte du moteur inscrite sur l’étiquette ou la bague
Diamètre du tube d’enroulement pour choisir la bonne couronne et roue
Type de commande filaire, radio, domotique ou récepteur externe
Environnement de pose volet intégré, traditionnel, tunnel, rénovation

Ces éléments permettent de sélectionner un moteur et des accessoires compatibles sans adaptation hasardeuse. Une couronne non adaptée peut entraîner un désaxage du moteur et compliquer le branchement des câbles en ajoutant des contraintes mécaniques.

Préparer le remplacement d’un moteur ou d’un accessoire

Lors d’un remplacement, il est judicieux de procéder de façon structurée. Cela permet de reproduire à l’identique un branchement qui fonctionnait auparavant, tout en corrigeant les erreurs éventuelles.

Prendre des photos du branchement avant démontage pour référence
Étiqueter les fils ou noter leur position sur l’interrupteur et dans la boîte de dérivation
Démonter l’ancien moteur en préservant le tube et les attaches si encore en bon état
Comparer visuellement l’ancien et le nouveau moteur pour vérifier diamètres, longueurs et types de connexions
Remonter chaque Pièce pour volet roulant somfy dans l’ordre inverse du démontage

En suivant cette méthode, le nouveau branchement se fait beaucoup plus sereinement, en s’appuyant sur une configuration qui a déjà fonctionné.

Anticiper l’entretien et la disponibilité des pièces détachées

Enfin, penser à long terme permet d’éviter les immobilisations prolongées en cas de nouvelle panne. Choisir des références Somfy courantes et des pièces détachées facilement disponibles sécurise votre installation.

Préférer des moteurs et accessoires de gammes largement diffusées
Repérer à l’avance les fournisseurs capables de fournir rapidement la Pièce pour volet roulant somfy adaptée
Conserver les notices de branchement et les schémas fournis
Effectuer un contrôle périodique des connexions électriques et de l’état mécanique du volet

Avec cette approche, le branchement d’un moteur de volet roulant Somfy ne se limite plus à un simple câblage. Il s’inscrit dans une vision globale de l’entretien et du remplacement des pièces détachées, pour une installation fiable, durable et facilement réparable.
