comment brancher un volet roulant filaire somfy

Comprendre le fonctionnement d’un volet roulant filaire et chaque Pièce pour volet roulant somfy

Avant de savoir comment brancher un volet roulant filaire Somfy, il est essentiel de comprendre le rôle de chaque Pièce pour volet roulant somfy et la logique générale de l’installation. Une fois ce schéma bien clair, le câblage devient plus simple et surtout plus sûr.

Un volet roulant filaire Somfy repose sur un moteur tubulaire intégré dans l’axe d’enroulement. Ce moteur est alimenté directement depuis le tableau électrique et commandé par un interrupteur ou un inverseur mural. L’ensemble fonctionne en courant 230 V, ce qui exige de respecter scrupuleusement les règles de sécurité électrique.

Chaque pièce détachée a une fonction précise et influence la manière de brancher ou de rebrancher le volet après remplacement d’un élément. Distinguer clairement l’alimentation, la commande et la sécurité permet d’identifier plus vite l’origine d’une panne et de choisir la bonne solution de câblage.

Les éléments principaux du moteur filaire Somfy

Un moteur de volet roulant filaire Somfy comporte généralement les éléments suivants

Câble d’alimentation à 4 conducteurs neutre, phase montée, phase descente, terre
Tube d’enroulement dans lequel le moteur est inséré
Supports moteur et flasques de fixation
Butées ou fins de course pour arrêter le volet en haut et en bas
Emboîtements d’axe, adaptation au tube et attaches de tablier

Sur le plan électrique, les conducteurs jouent un rôle clé. En général on trouve

Un fil bleu pour le neutre
Un fil marron pour la montée
Un fil noir ou blanc pour la descente
Un fil vert et jaune pour la terre

Respecter ces couleurs simplifie le branchement et facilite la recherche de panne plus tard. En cas de doute, il est prudent de vérifier la notice spécifique au modèle Somfy installé.

Les dispositifs de commande et de protection associés

Le moteur n’est jamais branché directement sur le tableau. Il est relié à un inverseur de commande et protégé par un dispositif au tableau électrique. Ces pièces sont indispensables au bon fonctionnement et à la sécurité de l’installation.

Inverseur fixe montée descente à position maintenue ou à impulsion
Boîte de dérivation ou boîtier d’encastrement pour les connexions
Disjoncteur ou fusible dédié au volet roulant
Eventuelle minuterie ou commande centralisée si plusieurs volets

En pratique, un volet roulant filaire Somfy se branche comme un petit moteur domestique indépendant avec une ligne dédiée, une protection adaptée et une commande murale clairement identifiée.

Préparer l’installation et choisir la bonne Pièce pour volet roulant somfy

Le branchement d’un volet roulant filaire Somfy ne commence jamais par un tournevis mais par une phase de préparation. Cette étape permet de sélectionner la bonne pièce détachée, de contrôler la compatibilité et d’anticiper les éventuelles difficultés de câblage.

Identifier la référence exacte du moteur et des accessoires

Pour remplacer ou brancher correctement un moteur, il faut d’abord identifier précisément la référence Somfy. Cette information se trouve en général

Sur l’étiquette du moteur, visible en démontant le coffre
Sur la facture d’installation ou de l’ancien moteur
Dans la documentation fournie par le fabricant de la fenêtre ou de la porte

Une même famille de moteurs peut présenter des câblages légèrement différents. Connaître la référence exacte permet de consulter la notice adaptée et de commander la Pièce pour volet roulant somfy compatible en cas de remplacement du moteur, de l’inverseur ou d’un accessoire.

Vérifier la section des câbles et la protection au tableau

Un volet roulant filaire est alimenté en 230 V. Il doit donc être branché sur un circuit conforme aux normes en vigueur. Avant toute intervention il convient de vérifier

La présence d’un disjoncteur dédié adapté à la puissance du moteur
La section du câble d’alimentation en général 1,5 mm² pour un moteur seul
La bonne continuité du conducteur de terre
L’absence de dérivations hasardeuses ou de dominos mal serrés

Une installation propre et claire réduit le risque d’erreur de branchement. En cas de doute sur le tableau électrique ou sur la conformité de la ligne, il est plus sûr de faire vérifier le circuit par un professionnel.

Tableau récapitulatif des pièces utiles pour le branchement

Pour mieux visualiser les éléments nécessaires au branchement d’un volet roulant filaire Somfy, le tableau ci-dessous récapitule les pièces les plus courantes

Elément	Rôle principal	Impact sur le branchement
Moteur tubulaire Somfy	Actionne la montée et la descente du tablier	Détermine le câblage des conducteurs monter descendre neutre terre
Inverseur mural	Commande manuelle montée ou descente	Reçoit la phase en entrée et renvoie la phase vers les fils montée et descente
Boîte de dérivation	Protège et organise les connexions	Permet de relier proprement alimentation moteur et commande
Disjoncteur dédié	Protège le circuit du volet roulant	Fixe l’alimentation en 230 V du moteur via l’interrupteur
Câble 4 conducteurs	Assure la liaison électrique	Transport du neutre de la phase montée et descente ainsi que de la terre

Etapes détaillées pour brancher un volet roulant filaire et chaque Pièce pour volet roulant somfy

Une fois la préparation achevée, le branchement peut être réalisé étape par étape. L’ordre des opérations est important pour limiter les risques et éviter les erreurs de câblage.

Couper l’alimentation et sécuriser la zone de travail

Avant tout travail électrique il faut

Couper l’alimentation du circuit au tableau électrique
Vérifier l’absence de tension avec un testeur ou un multimètre
Déposer le capot du coffre du volet pour accéder au moteur
Dégager les fils en prenant soin de repérer les connexions existantes

Ne jamais intervenir sous tension même pour une simple vérification visuelle. La sécurité prime toujours sur la rapidité de l’intervention.

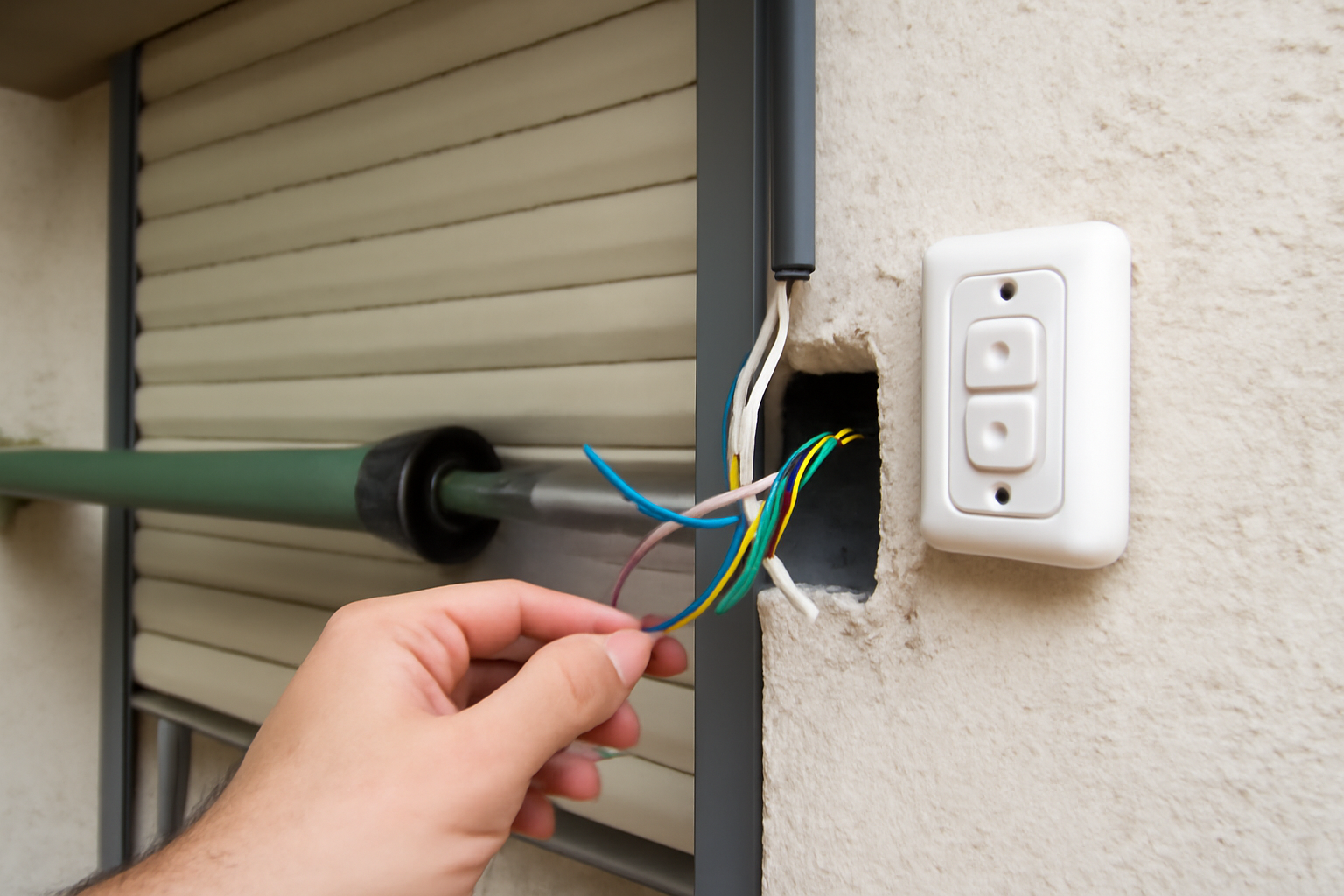

Raccorder le moteur au réseau et à l’inverseur de commande

Le principe général de câblage d’un moteur filaire Somfy est le suivant

Le neutre du réseau est relié directement au neutre du moteur fil bleu
La terre du réseau est reliée directement à la terre du moteur fil vert et jaune
La phase du réseau arrive sur l’entrée de l’inverseur de commande
Les sorties de l’inverseur renvoient la phase vers les fils montée et descente du moteur

Concrètement le raccordement se fait souvent dans une boîte de dérivation ou dans le boîtier d’encastrement de l’inverseur. Il est important de bien serrer chaque borne et d’éviter les fils dénudés trop longs qui pourraient provoquer un court-circuit.

En cas de remplacement du moteur ou de l’inverseur, il est utile de prendre une photo avant démontage. Cette précaution simple permet de reproduire le câblage initial et de limiter les risques d’inversion des fils montée et descente.

Tester le sens de rotation et ajuster si nécessaire

Une fois le branchement terminé, l’alimentation peut être rétablie pour effectuer un premier test. Il convient alors de

Actionner la commande montée
Vérifier que le volet monte réellement
Actionner la commande descente
Contrôler que le volet descend correctement

Si le sens est inversé, il suffit généralement d’échanger les fils montée et descente au niveau du moteur ou de l’inverseur. Cette correction est fréquente après un remplacement de moteur ou lorsque les couleurs de fils ne correspondent pas aux standards habituels.

Regler les fins de course et optimiser la Pièce pour volet roulant somfy installee

Le branchement ne suffit pas pour garantir un fonctionnement durable du volet roulant filaire Somfy. Les fins de course doivent être réglées avec soin pour protéger le moteur et préserver les pièces mécaniques.

Comprendre l’importance des fins de course

Les fins de course déterminent les positions extrêmes du tablier en haut et en bas. Lorsqu’elles sont bien réglées

Le moteur s’arrête automatiquement lorsque le volet est complètement ouvert
Le moteur coupe sa course en bas avant que le tablier ne force sur le seuil
Les attaches de tablier et l’axe sont moins sollicités
La durée de vie du moteur et des autres composants est allongée

Au contraire, des fins de course mal réglées peuvent provoquer des efforts excessifs sur les lames du volet, un échauffement du moteur et à terme des pannes prématurées qui imposent le remplacement d’une nouvelle Pièce pour volet roulant somfy.

Methode générale de réglage des fins de course Somfy

Selon les modèles, le réglage des fins de course peut se faire par vis de réglage ou par système intégré au moteur. La méthode générale est la suivante

Positionner le volet en haut à la hauteur souhaitée
Ajuster la vis ou le réglage correspondant à la fin de course haute
Descendre le volet jusqu’à la position basse idéale
Régler la fin de course basse en évitant que le tablier ne force
Effectuer plusieurs cycles complets pour vérifier la précision des arrêts

Il est recommandé de ne jamais régler les fins de course moteur branché de façon approximative. Une approche progressive, avec tests successifs, assure un fonctionnement fluide et limite les risques de blocage.

Depanner, remplacer et choisir la bonne Pièce pour volet roulant somfy

Malgré un branchement correct, il arrive qu’un volet roulant filaire Somfy tombe en panne ou présente des symptômes inquiétants. Savoir interpréter ces signes aide à déterminer si le problème vient du câblage, du moteur ou d’une autre pièce détachée.

Signes d’un problème électrique ou de câblage

Certains dysfonctionnements orientent plutôt vers un souci de branchement ou d’alimentation

Volet totalement inerte sans aucun bruit de moteur
Disjoncteur qui saute à chaque tentative de manœuvre
Volet qui ne fonctionne que dans un sens montée ou descente
Commande murale chaude ou présentant un jeu important

Dans ces cas, il faut commencer par

Contrôler la présence de 230 V à l’entrée de l’inverseur
Vérifier l’état des connexions dans la boîte de dérivation
Examiner l’inverseur lui-même, souvent victime d’usure
S’assurer que le neutre et la terre sont bien continus jusqu’au moteur

Un inverseur défectueux ou un câble abîmé fait partie des pannes fréquentes et peu coûteuses à résoudre via le remplacement de la Pièce pour volet roulant somfy adaptée.

Signes d’un moteur fatigue ou d’une piece mecanique usee

D’autres symptômes indiquent plutôt un problème lié au moteur ou à la mécanique

Moteur qui bourdonne sans que le volet ne bouge
Volet qui s’arrête en milieu de course puis repart après un temps de repos
Bruits inhabituels dans le coffre clac grincement frottement
Course irrégulière avec à-coups ou blocages localisés

Ces signes peuvent révéler

Un moteur en fin de vie
Des attaches de tablier cassées
Un axe déformé ou un support de moteur endommagé
Un problème de réglage de fins de course

Dans ce cas, le remplacement du moteur ou d’un élément mécanique précis est souvent la solution la plus durable. Sélectionner une pièce d’origine ou strictement compatible garantit un fonctionnement silencieux et une meilleure longévité, à condition de respecter les mêmes règles de branchement et de réglage que pour une installation neuve.
