Comprendre le fonctionnement électrique avant de choisir une Pièce pour volet roulant somfy
Avant de brancher un volet roulant Somfy, il est essentiel de comprendre comment il fonctionne et de savoir identifier chaque Pièce pour volet roulant somfy impliquée dans le câblage. Un branchement réussi repose sur une bonne connaissance du moteur, de l’alimentation et des commandes.
Les éléments principaux d’un volet roulant Somfy motorisé
Un volet roulant électrique Somfy repose sur quelques composants clés dont le bon branchement garantit la sécurité et la longévité de l’installation. Bien identifier ces éléments aide à choisir la bonne pièce détachée en cas de panne.
Les principaux éléments à connaître sont
- Le moteur tubulaire Somfy placé dans l’axe du volet
- L’alimentation électrique en 230 V pour la majorité des modèles filaires
- Le point de commande interrupteur filaire, inverseur encastré ou centralisateur
- Les fins de course
- Les accessoires de sécurité butées, attaches de tablier, verrous automatiques
Chaque Pièce pour volet roulant somfy joue un rôle spécifique dans la montée, la descente et l’arrêt du tablier. Un mauvais câblage peut endommager le moteur ou bloquer totalement le volet.
Schéma électrique classique volet roulant Somfy filaire
Sur un moteur Somfy filaire, les conducteurs sont généralement codés par couleur, ce qui facilite leur repérage lors du branchement ou du remplacement d’une pièce.
| Couleur de fil | Fonction |
|---|---|
| Bleu | Neutre |
| Marron | Phase montée ou descente selon modèle |
| Noir | Phase descente ou montée complémentaire |
| Vert/jaune | Terre de protection |
Dans la plupart des cas, le moteur comporte un neutre commun et deux phases commandées montée et descente. L’interrupteur ou l’inverseur se contente d’envoyer la phase vers l’un ou l’autre des fils de commande.
Précautions de sécurité avant tout branchement
Intervenir sur un volet roulant implique le respect de règles simples mais indispensables. Ignorer ces précautions met en danger l’utilisateur et le matériel.
- Couper impérativement le courant au disjoncteur concerné
- Vérifier l’absence de tension avec un testeur ou un multimètre
- Travailler avec des outils isolés et en bon état
- Ne jamais brancher un moteur directement sur une prise sans dispositif de commande adapté
- Respecter la section de câble recommandée par le fabricant
Si le moindre doute persiste sur le câblage, il est plus sûr de faire appel à un professionnel et de se concentrer sur le choix de la bonne Pièce pour volet roulant somfy à remplacer.
Identifier la bonne Pièce pour volet roulant somfy avant de brancher ou rebrancher
Une installation propre et durable commence par le bon diagnostic. Avant de rebrancher un volet Somfy, il faut s’assurer que la bonne pièce détachée a été choisie et que ses caractéristiques sont compatibles avec l’installation existante.
Reconnaître les différents types de moteurs Somfy
Somfy propose plusieurs gammes de moteurs, et le type de moteur conditionne directement le mode de branchement. Confondre moteur filaire et radio bloque le fonctionnement du volet.
- Moteur filaire classique commande par interrupteur ou inverseur
- Moteur radio RTS ou IO commande par télécommande ou box domotique
- Moteur avec commande intégrée ou coffret externe
Sur un moteur radio, le branchement se limite généralement à la phase, au neutre et à la terre. Les ordres montée et descente sont transmis par la télécommande, et non par des fils de commande séparés.
Choisir la pièce détachée compatible
Pour remplacer un moteur ou un point de commande, plusieurs critères doivent être vérifiés. Une bonne Pièce pour volet roulant somfy est à la fois compatible mécaniquement et électriquement.
| Élément | Critère à vérifier |
|---|---|
| Moteur | Diamètre, couple en Nm, type filaire ou radio, technologie RTS ou IO |
| Interrupteur | Puissance admissible, mode impulsionnel ou maintenu, type inverseur |
| Câblage | Section de câble, longueur, nombre de conducteurs |
| Accessoires | Compatibilité avec l’axe et le coffre existants |
Prendre quelques minutes pour relever les références présentes sur l’ancien moteur ou sur l’interrupteur permet souvent d’éviter une erreur de commande et un rebranchement complet inutile.
Signes qu’un rebranchement ou un changement de pièce est nécessaire
Certaines pannes classiques indiquent soit un problème de branchement, soit la nécessité de changer une Pièce pour volet roulant somfy défectueuse.
- Le volet ne réagit plus du tout malgré l’alimentation présente
- Le moteur ne fonctionne que dans un seul sens montée ou descente
- Le disjoncteur saute à chaque manœuvre
- Le point de commande devient brûlant ou présente des traces de chauffe
- Les fins de course ne s’arrêtent plus correctement
Dans ces cas, vérifier d’abord le câblage et les connexions avant de conclure au remplacement nécessaire du moteur ou de l’interrupteur.

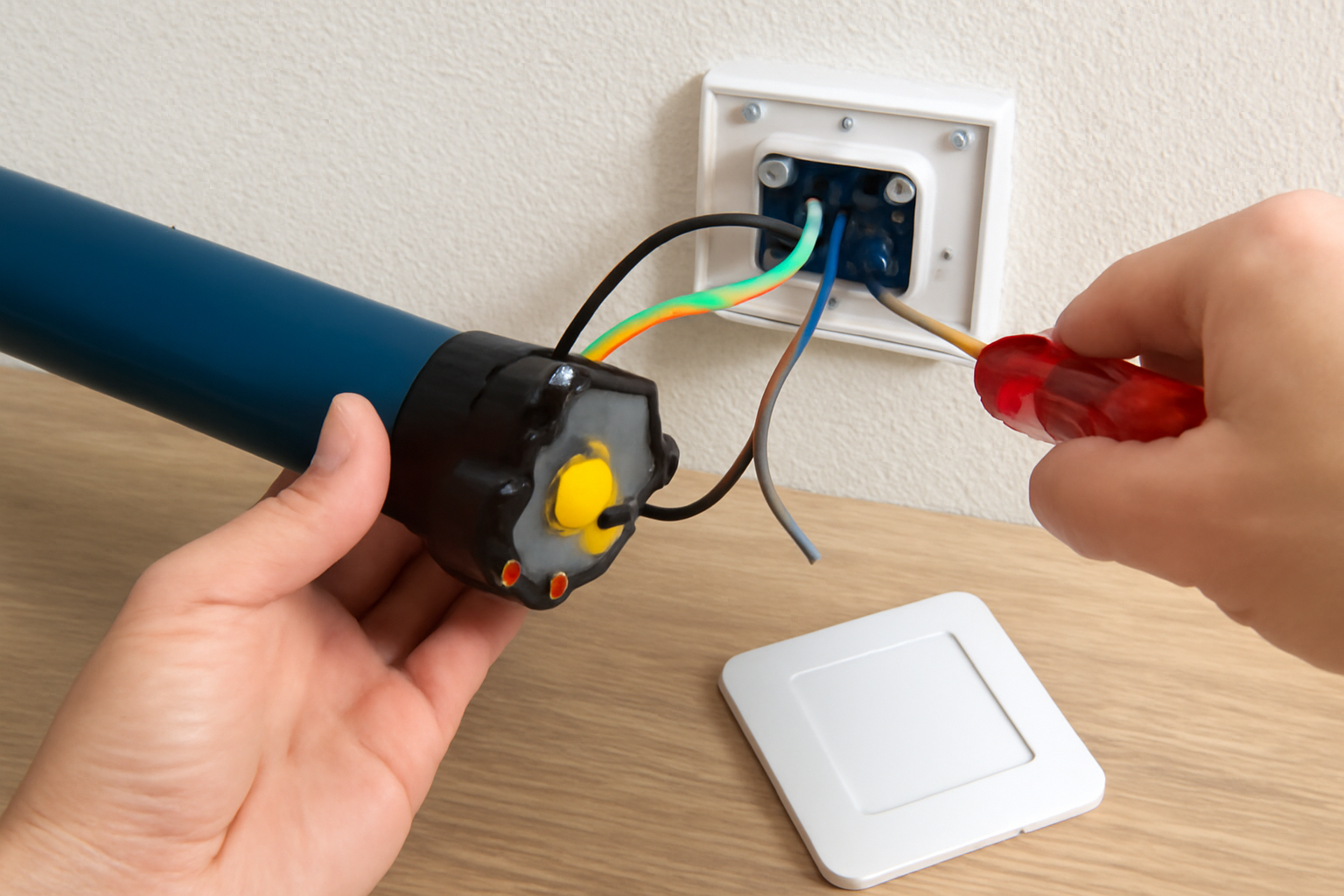

Brancher un moteur de volet roulant Somfy filaire et sa Pièce pour volet roulant somfy de commande
Le branchement d’un moteur Somfy filaire reste relativement simple si l’on suit une méthode claire et si l’on respecte les codes couleur. Une fois la bonne Pièce pour volet roulant somfy identifiée, il suffit de câbler proprement l’alimentation et la commande.
Étapes de branchement du moteur filaire
Pour raccorder un moteur tubulaire Somfy filaire, on procède généralement par étapes successives. Chaque étape doit être vérifiée avant de passer à la suivante.
- Couper l’alimentation générale sur le circuit concerné
- Passer le câble moteur jusqu’à la boîte de dérivation ou directement jusqu’au point de commande
- Raccorder le fil bleu au neutre du réseau
- Raccorder la terre vert jaune à la borne de protection
- Connecter les fils de commande marron et noir vers l’interrupteur ou l’inverseur
- Vérifier le serrage de toutes les bornes
Le moteur ne doit jamais être alimenté sans que tous les fils soient correctement raccordés. Un serrage insuffisant peut provoquer des échauffements ou des coupures intermittentes.
Raccorder l’interrupteur ou l’inverseur
L’interrupteur est la Pièce pour volet roulant somfy la plus manipulée au quotidien. Son branchement doit être soigné pour garantir une montée et une descente sans à-coups et sans risque de court-circuit.
- Amener la phase permanente au point de commande depuis la boîte de dérivation
- Relier la phase vers les bornes montée et descente de l’inverseur
- Relier chaque sortie de l’inverseur au fil de commande correspondant du moteur
- Respecter le sens montée descente pour éviter les inversions
- Tester l’inversion éventuelle des fils marron et noir si le volet fonctionne à l’envers
Un bon inverseur Somfy ou compatible doit empêcher l’envoi simultané de la phase sur les deux fils de commande. Cette sécurité mécanique est indispensable pour ne pas griller le moteur.
Particularité des centrales et commandes groupées
Lorsque plusieurs volets roulants sont commandés depuis un même point, le câblage se complexifie. Chaque Pièce pour volet roulant somfy doit alors être intégrée dans une logique de commande centralisée.
- Alimenter chaque moteur individuellement en respectant sa puissance
- Utiliser un module ou une centrale adaptée au nombre de volets
- Prévoir une protection par disjoncteur ou fusible pour chaque ligne
- Respecter scrupuleusement les schémas fournis par Somfy
Dans une installation groupée, une erreur de branchement sur un seul volet peut perturber l’ensemble du circuit de commande. Il est recommandé de contrôler chaque volet indépendamment avant de les relier à la centrale.
Brancher ou reprogrammer un volet roulant Somfy radio et sa Pièce pour volet roulant somfy
Les motorisations radio Somfy RTS ou IO réduisent le câblage mais demandent une attention particulière lors de la programmation. Le rôle de la Pièce pour volet roulant somfy de commande change alors la commande devient immatérielle via une télécommande ou une box.
Branchement électrique simplifié des moteurs radio
Sur un moteur radio, le nombre de fils à raccorder est plus limité. Cela facilite l’installation, mais la programmation devient l’étape centrale de la mise en service.
- Raccorder le neutre bleu
- Raccorder la phase marquée L
- Raccorder systématiquement la terre vert jaune
- Protéger la ligne par un disjoncteur adapté
Une fois ces connexions faites, le volet ne réagira pas tant que la télécommande ou le point de commande radio ne sera pas appairé au moteur.
Association du moteur avec la télécommande Somfy
Chaque gamme Somfy dispose de procédures spécifiques, mais la logique reste similaire. Il s’agit de mettre le moteur en mode apprentissage, puis de lui présenter la Pièce pour volet roulant somfy de commande radio.
- Mettre le moteur sous tension puis couper et remettre l’alimentation suivant la séquence recommandée
- Attendre les mouvements de va et vient signalant le mode apprentissage
- Appuyer sur la touche de programmation de la télécommande jusqu’à la réaction du volet
- Tester la montée et la descente, puis ajuster si nécessaire
Certains modèles permettent aussi de mémoriser plusieurs points de commande, ou d’intégrer le volet à un scénario domotique plus avancé via une box Somfy compatible.
Réglage des fins de course et inversion du sens
Sur un moteur radio, les butées haute et basse ne sont pas toujours mécaniques. Leur réglage se fait alors via la télécommande, ce qui modifie légèrement la procédure de branchement et de mise en service.
- Positionner manuellement le volet en haut puis enregistrer la position
- Répéter l’opération en bas du tablier
- Inverser le sens de rotation si le bouton montée provoque la descente
- Valider les réglages par une séquence de touches spécifique
Un réglage précis des fins de course protège le moteur et le tablier contre les efforts inutiles en fin de course et prévient les blocages dans le coffre.
Entretenir et dépanner une installation grâce à la bonne Pièce pour volet roulant somfy
Une fois le volet Somfy correctement branché, l’entretien régulier et le remplacement préventif de certaines pièces permettent de prolonger la durée de vie du moteur et d’éviter les pannes coûteuses.
Contrôles périodiques à effectuer
Un petit contrôle annuel suffit souvent à repérer les signes d’usure. Il permet d’anticiper le besoin de Pièce pour volet roulant somfy avant une panne totale.
- Vérifier le serrage des borniers dans les boîtes de dérivation
- Observer l’état des câbles et gaines traces de coupure ou de frottement
- Tester le bon fonctionnement des commandes montée, stop, descente
- Contrôler que le tablier se déplace sans à-coups
- Nettoyer le coffre pour éviter l’encrassement des lames
Un bruit inhabituel du moteur ou un ralentissement progressif peuvent indiquer un problème mécanique ou électrique naissant qu’il est utile de traiter rapidement.
Pièces détachées couramment remplacées
Toutes les pièces d’un volet roulant ne s’usent pas au même rythme. Certaines sont fréquemment changées, car elles subissent des contraintes répétées à chaque manœuvre.
| Pièce | Symptômes d’usure |
|---|---|
| Interrupteur ou inverseur | Contact aléatoire, besoin d’appuyer fort, échauffement |
| Attaches de tablier | Lames qui décrochent de l’axe, blocages ponctuels |
| Butées | Trop forte contrainte en fin de course, chocs mécaniques |
| Moteur | Arrêts inopinés, bruit inhabituel, impossibilité de repartir |
Remplacer à temps une petite Pièce pour volet roulant somfy comme une butée ou une attache peut éviter le remplacement complet du moteur ou la détérioration du tablier.
Quand faire appel à un professionnel
Même si beaucoup de bricoleurs avertis peuvent brancher un volet roulant Somfy, certaines situations justifient clairement l’intervention d’un spécialiste.
- Installation sur un réseau électrique ancien ou non conforme
- Multiples volets centralisés avec scénarios complexes
- Pannes répétées malgré le remplacement de pièces détachées
- Doute sur la compatibilité entre plusieurs générations de produits Somfy
Un professionnel saura contrôler à la fois le câblage, le paramétrage des moteurs et le choix de chaque Pièce pour volet roulant somfy afin de garantir une installation sûre, durable et conforme aux normes en vigueur.
