comment cabler un micro emetteur pour volet roulant somfy 1811361a002

Comprendre le rôle du micro émetteur et de chaque Pièce pour volet roulant somfy

Avant de brancher un micro émetteur Somfy 1811361A002, il est essentiel de comprendre à quoi servent les différents éléments d’une installation de volet. Chaque Pièce pour volet roulant somfy a une fonction précise, et un mauvais câblage peut entraîner un dysfonctionnement complet de la motorisation.

Le micro émetteur est un module de commande radio compact qui permet de piloter un moteur filaire Somfy comme s’il s’agissait d’un moteur radio. Il se place généralement derrière un interrupteur ou dans une boîte d’encastrement à proximité du volet.

Son rôle est de recevoir un ordre de commande provenant d’un bouton poussoir local ou d’une télécommande radio, puis de transmettre cet ordre au moteur tubulaire pour monter, descendre ou arrêter le tablier.

Pour fonctionner correctement, le micro émetteur doit être intégré à un ensemble de composants cohérents. Chacun doit être en bon état et bien identifié avant d’intervenir sur le câblage.

Les éléments principaux d’une installation Somfy avec micro émetteur

Dans une configuration classique, on retrouve plusieurs pièces indispensables et complémentaires. Bien les distinguer facilite la pose et le dépannage.

Moteur de volet roulant Somfy moteur filaire 230 V généralement avec fils montée, descente et neutre
Micro émetteur Somfy 1811361A002 le module qui convertit les ordres en signaux pour le moteur
Alimentation électrique arrivée secteur 230 V phase et neutre, parfois via un disjoncteur dédié
Point de commande local bouton poussoir ou inverseur monté en encastré ou en saillie
Télécommande radio émetteur portatif ou mural à programmer avec le micro émetteur
Câbles électriques ils assurent la liaison entre réseau, micro émetteur et moteur

Sur une installation déjà en place, identifier précisément l’entrée secteur, la sortie moteur et les éventuels anciens interrupteurs permet de préparer un câblage plus propre et plus sûr.

Identifier les fils à connecter sur le micro émetteur

Le micro émetteur comporte plusieurs bornes de raccordement. Même si le repérage peut légèrement varier selon la version, on retrouve toujours les mêmes fonctions de base.

Type de fil	Origine ou destination	Fonction principale
Phase 230 V	Réseau électrique	Alimentation du micro émetteur et du moteur
Neutre 230 V	Réseau électrique	Retour courant pour micro émetteur et moteur
Montée	Moteur Somfy	Commande de rotation sens ouverture
Descente	Moteur Somfy	Commande de rotation sens fermeture
Entrée bouton	Interrupteur ou poussoir	Commande locale filaire

Le respect de la correspondance entre ces fils et les bornes notées sur le module garantit une utilisation fiable et limite le risque de court-circuit. En cas de doute, il est prudent de vérifier le schéma fourni par Somfy pour la référence 1811361A002.

Schéma de câblage type d’une Pièce pour volet roulant somfy avec micro émetteur

Une fois les éléments bien identifiés, il devient plus simple de visualiser le cheminement de l’alimentation et des commandes. Un schéma de câblage clair est la base pour relier correctement la Pièce pour volet roulant somfy concernée et sécuriser l’intervention.

Le micro émetteur se place toujours entre l’arrivée électrique et le moteur. Il joue le rôle d’interface intelligente entre le réseau 230 V, le point de commande manuel et la commande radio Somfy.

Connexion de l’alimentation secteur

La première étape consiste à raccorder l’alimentation générale de l’installation. Une alimentation stable et protégée est indispensable pour éviter d’endommager le module ou le moteur.

Couper le disjoncteur concerné avant toute manipulation
Repérer le fil de phase généralement marron ou rouge
Repérer le fil de neutre généralement bleu
Raccorder la phase sur la borne L ou entrée phase du micro émetteur
Raccorder le neutre sur la borne N du micro émetteur

Le raccordement de la terre se fait directement au moteur et à l’armature métallique éventuelle, le micro émetteur n’en a généralement pas besoin. Ne jamais utiliser la terre comme neutre même temporairement, car cela crée un risque majeur de choc électrique.

Raccordement du moteur de volet roulant Somfy

Le moteur filaire Somfy comporte en général trois fils utiles pour la commande, en plus de la terre. Il est essentiel de respecter le sens montée descente afin de ne pas inverser les fonctions des boutons et de la télécommande.

Connecter le fil de neutre moteur sur la même borne N que le neutre général
Brancher le fil montée moteur sur la borne montée ou flèche vers le haut du micro émetteur
Brancher le fil descente moteur sur la borne descente ou flèche vers le bas
Raccorder le fil de terre moteur directement à la terre du circuit

Si le moteur a déjà été en service avec un ancien interrupteur, il peut être utile de marquer chaque fil avant démontage. Cette étape évite les erreurs de repérage lorsque plusieurs volets se trouvent sur le même tableau.

Câblage de l’interrupteur ou du bouton poussoir

Le micro émetteur 1811361A002 accepte généralement la connexion d’un point de commande filaire local. Cette option est pratique si vous souhaitez garder un contrôle manuel même en cas de perte de la télécommande.

Repérer le ou les fils d’alimentation de l’interrupteur existant
Suivre le schéma Somfy pour relier les bornes commande à l’entrée bouton du micro émetteur
Utiliser un bouton poussoir stable ou un inverseur maintenu selon le modèle recommandé
Vérifier que le point de commande coupe ou envoie uniquement une phase de commande

Le point clé reste d’éviter tout retour de phase non prévu vers la partie radio du module. Un interrupteur inadapté ou mal câblé peut provoquer un comportement erratique du volet ou une mise en sécurité du moteur.

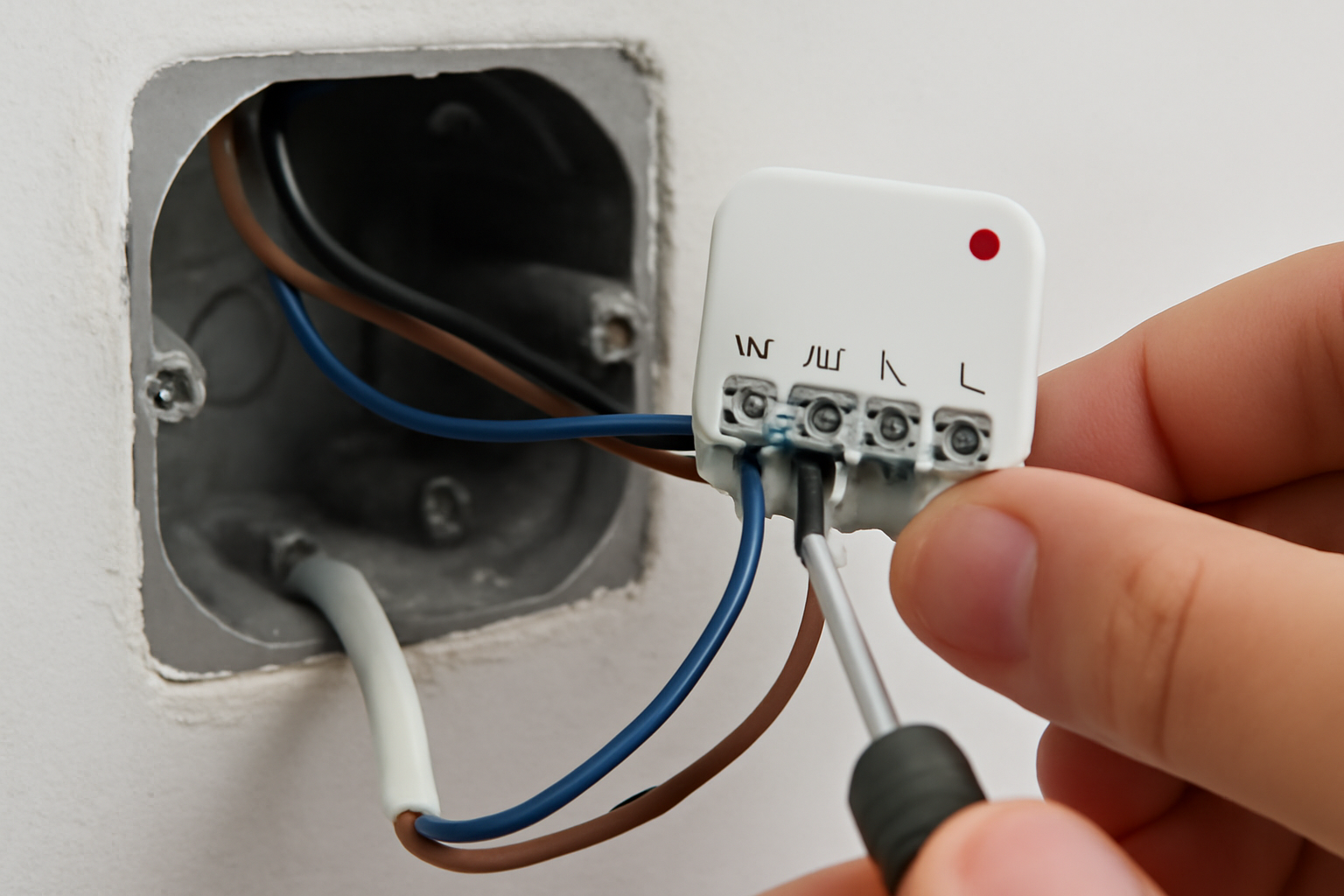

Étapes détaillées pour câbler un micro émetteur Pièce pour volet roulant somfy 1811361A002

Le câblage se déroule par étapes successives. En procédant avec méthode, vous limitez les risques d’erreur et vous identifiez plus facilement un éventuel problème ultérieur. En dessous, un déroulé simplifié des principales actions à mener.

Préparation de l’intervention

Une préparation rigoureuse est indispensable pour travailler dans de bonnes conditions et garantir la sécurité. Ne jamais intervenir sur un circuit sous tension et vérifier les outils utilisés avant de commencer.

Couper le courant au tableau et vérifier l’absence de tension avec un testeur adapté
Ouvrir le boîtier ou la boîte d’encastrement qui accueillera le micro émetteur
Dégager suffisamment de longueur de câble pour travailler sans contrainte
Identifier visuellement les fils phase, neutre, montée, descente et terre
Prévoir des dominos ou bornes de connexion adaptés et homologués

Prendre le temps à ce stade évite des démontages répétés. Il est également recommandé de garder la notice Somfy du micro émetteur à portée de main durant toute l’opération.

Raccordement progressif des conducteurs

Une fois la préparation terminée, vous pouvez procéder au raccordement réel du module. L’ordre de branchement a peu d’impact sur le résultat final, mais une approche progressive permet de mieux vérifier chaque étape.

Brancher l’alimentation secteur sur les bornes L et N du micro émetteur
Raccorder le neutre du moteur au neutre déjà connecté sur le module
Connecter les fils montée et descente du moteur sur les bornes correspondantes
Ajouter les fils du point de commande local sur les bornes relais bouton prévues
Serrer toutes les vis de connexion sans écraser les conducteurs

Avant de refermer le boîtier, vérifier l’absence de fil dénudé accessible ou pouvant toucher une autre borne. Un isolement correct est essentiel pour éviter les courts-circuits et les arcs électriques.

Programmation et tests de fonctionnement

Une fois le câblage terminé, il reste à remettre l’installation sous tension, puis à programmer la télécommande et vérifier le comportement du volet. Cette phase confirme à la fois le bon branchement électrique et la compatibilité des différentes pièces Somfy.

Remettre le disjoncteur sur marche et observer le comportement du micro émetteur
Suivre la procédure Somfy pour l’appairage de la télécommande ou de la centrale
Tester la montée complète du volet puis la descente complète
Contrôler le fonctionnement du bouton local montée stop descente
Ajuster les fins de course du moteur si nécessaire selon la procédure constructeur

Si le volet ne réagit pas du tout, il faut vérifier d’abord l’alimentation secteur, puis la présence de tension aux bornes moteur. Si le mouvement est inversé, il suffit généralement d’inverser les fils montée et descente sur le module, en respectant toujours les règles de coupure de courant avant intervention.

Précautions de sécurité et erreurs à éviter avec une Pièce pour volet roulant somfy

Un micro émetteur 1811361A002 reste un appareil à raccorder sur le secteur. Des règles simples mais strictes permettent de garantir la sécurité des personnes et de préserver chaque Pièce pour volet roulant somfy installée.

Ignorer ces précautions peut entraîner des dommages sur le moteur, sur le module radio, voire sur le tableau électrique. De plus, une installation non conforme peut compromettre la garantie constructeur.

Règles de base pour intervenir sur le 230 V

Même si un volet roulant ne consomme que peu de puissance, il est toujours alimenté en 230 V. Ce niveau de tension est dangereux pour l’utilisateur non formé. Quelques règles restent incontournables.

Couper systématiquement le disjoncteur avant d’ouvrir un boîtier
Utiliser des outils isolés adaptés aux travaux d’électricité
Ne pas travailler dans un environnement humide ou sur un escabeau instable
Éviter les raccords provisoires ou les dominos de qualité douteuse
Respecter les sections de câbles recommandées par Somfy et les normes en vigueur

Pour toute installation complexe ou regroupant plusieurs volets, l’intervention d’un électricien qualifié est recommandée. Une mise en conformité professionnelle assure la durabilité du système et limite les pannes récurrentes.

Erreurs fréquentes lors du câblage

Certaines erreurs reviennent souvent lors du remplacement d’un ancien interrupteur par un micro émetteur Somfy. Les anticiper permet de les éviter et de gagner du temps lors de la mise en route.

Inversion montée descente moteur entraînant un fonctionnement à l’envers
Oubli de raccorder correctement le neutre du moteur au neutre commun
Utilisation d’un bouton non compatible avec le micro émetteur Somfy
Raccordement de plusieurs moteurs sur un seul module non prévu pour cet usage
Installations sans protection dédiée sur le tableau électrique

Un contrôle visuel final des bornes, du serrage et de la correspondance des couleurs de fils réduit fortement ce type de problème. En cas de doute, ne pas insister et faire vérifier l’installation par un professionnel.

Reconnaître un micro émetteur défectueux

Malgré un câblage correct, il arrive que le micro émetteur lui-même soit en cause. Savoir reconnaître les symptômes d’un module fatigué permet de gagner du temps lors du diagnostic.

Aucune LED ni réaction du module malgré une alimentation correcte
Réponse aléatoire à la télécommande alors que le bouton local fonctionne bien
Blocage en montée ou descente sans que le moteur soit en défaut
Perte récurrente de la programmation radio après coupure de courant

Dans ces cas, le remplacement du micro émetteur par une nouvelle Pièce pour volet roulant somfy de même référence est souvent la solution la plus rapide. Il suffit alors de reprendre les étapes de câblage et de programmation décrites plus haut.

Choisir et remplacer une Pièce pour volet roulant somfy compatible

Lorsqu’un micro émetteur 1811361A002 doit être remplacé, il est important de vérifier plusieurs critères. Compatibilité moteur, type de commande, environnement radio et attentes en termes de confort doivent être pris en compte pour éviter un achat inadapté.

La bonne démarche consiste à analyser l’installation existante, puis à sélectionner une pièce Somfy ou compatible répondant aux mêmes besoins, voire offrant des fonctions supplémentaires utiles.

Bien identifier la référence Somfy 1811361A002

La majorité des modules portent une étiquette indiquant la référence exacte, la tension d’alimentation, une date de fabrication et parfois un code de lot. Cette information est précieuse pour commander la bonne pièce.

Repérer la vignette de marquage sur le boîtier du micro émetteur
Noter la référence complète, y compris les lettres ou chiffres de fin
Vérifier la tension indiquée pour confirmer l’usage en 230 V
Comparer avec les caractéristiques fournies par le vendeur en ligne

En cas d’étiquette illisible ou manquante, il est parfois possible d’identifier le module via des indices visuels forme, couleur, nombre de bornes, mais une confirmation auprès d’un spécialiste reste préférable.

Comparer les options de remplacement

Selon l’état de l’installation, vous pouvez opter pour un remplacement à l’identique ou pour une mise à niveau vers une solution plus récente. L’essentiel est de ne pas dégrader la compatibilité avec le moteur et les autres éléments Somfy déjà en place.

Remplacement identique même référence 1811361A002 pour un changement simple sans modifier le câblage
Module évolué ajout de fonctions domotiques, scénarios ou pilotage via smartphone
Solution centralisée en cas de nombreux volets, avec passerelle domotique

Dans tous les cas, vérifier la compatibilité radio avec vos télécommandes actuelles évite d’avoir à remplacer tout le parc d’émetteurs. Une vérification auprès du service client ou via la documentation Somfy est souvent utile à ce stade.

Anticiper la maintenance future

Lors de la pose d’un nouveau micro émetteur, il est judicieux de penser à la maintenance future. Un câblage propre et bien repéré facilitera les interventions ultérieures en cas de panne ou de modification.

Étiqueter les câbles surtout dans les coffrets regroupant plusieurs volets
Conserver la notice et le schéma de câblage à proximité du tableau
Noter la date d’installation de la nouvelle Pièce pour volet roulant somfy
Effectuer régulièrement un test de montée et descente complète pour vérifier le bon fonctionnement

De cette façon, vous conservez une installation fiable, facile à dépanner et capable de s’adapter aux futurs besoins domotiques de l’habitation. Un micro émetteur Somfy bien câblé et bien entretenu reste une solution durable pour moderniser un volet roulant filaire existant.
