Pièce pour volet roulant comment différencier un axe octogonal et un axe rond
Lors du remplacement d’une Pièce pour volet roulant, l’identification du type d’axe est déterminante pour éviter une erreur de commande. Entre axe octogonal et axe rond, les différences semblent minimes à l’œil nu, pourtant elles conditionnent la compatibilité avec le tablier, les supports, les embouts et l’éventuel moteur. Comprendre ces spécificités techniques permet de choisir une solution durable, sans modification lourde de votre installation.
Un axe mal choisi entraîne un enroulement imparfait, une usure accélérée des attaches tablier et parfois un blocage complet du volet. À l’inverse, un axe adapté garantit une manœuvre fluide, une meilleure répartition des charges et une plus grande longévité de l’ensemble du mécanisme. Le choix entre axe octogonal et axe rond est donc un point clé de toute rénovation de volet roulant.
Pièce pour volet roulant reconnaître visuellement votre type d’axe
Avant de mesurer ou de comparer les références, il est indispensable de bien identifier la géométrie de l’axe déjà présent dans votre coffre. Une simple inspection visuelle suffit souvent à savoir s’il s’agit d’un modèle octogonal ou rond.

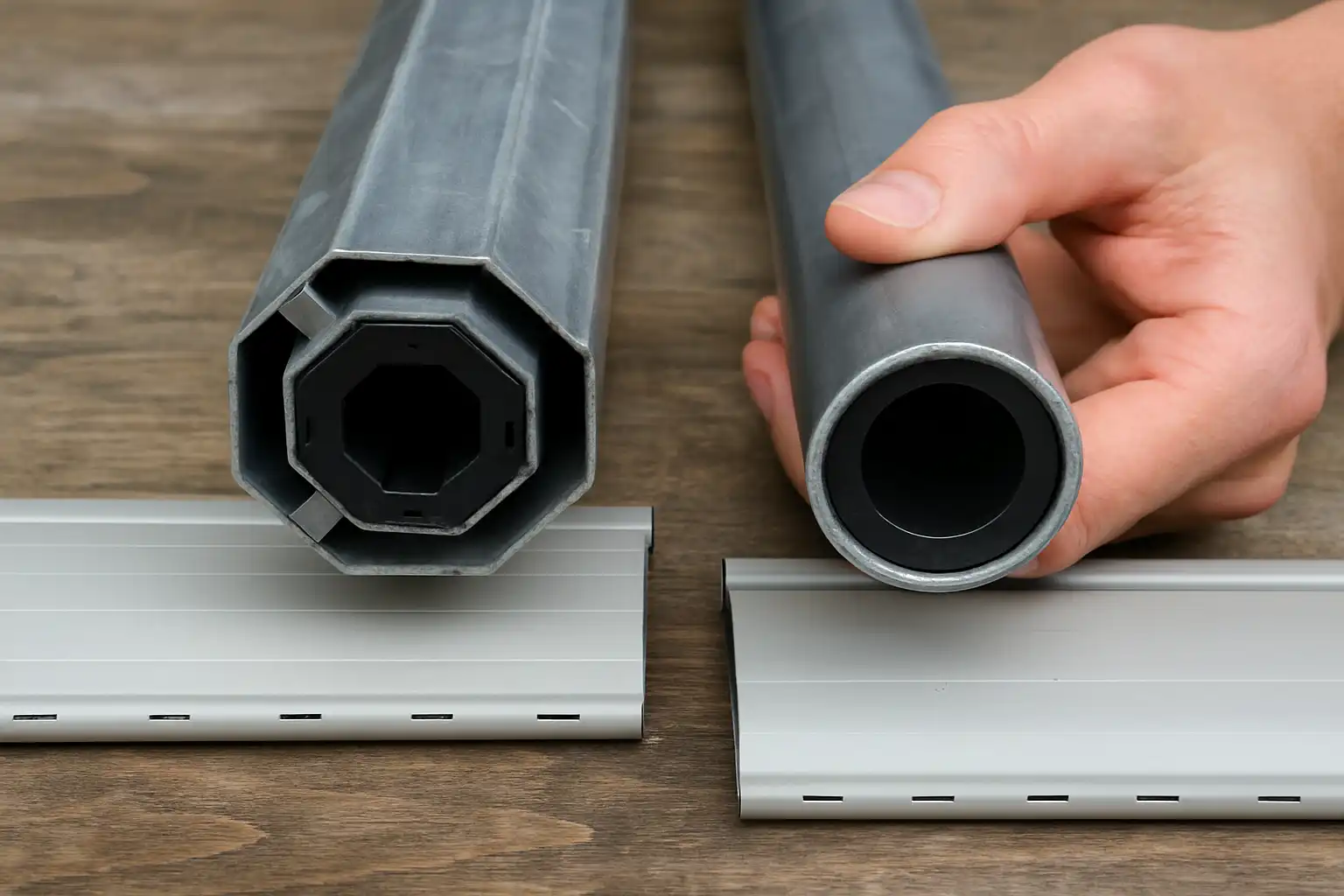

Forme extérieure et nombre de faces
L’axe octogonal est caractérisé par ses huit pans réguliers. En regardant l’axe de face, vous distinguez clairement une forme de polygone et non un cercle. Les attaches tablier viennent généralement se fixer sur l’un des pans, ce qui offre un bon maintien et limite les glissements.
L’axe rond présente une section parfaitement circulaire. Dans beaucoup d’installations plus anciennes ou spécifiques, les attaches tablier s’enroulent partiellement autour de l’axe ou se fixent via des bagues et adaptateurs. Cette forme ronde offre moins de points d’appui directs mais reste très utilisée dans certains systèmes tubulaires motorisés.
Aspect de la surface et repères de fixation
Sur un axe octogonal, la surface montre souvent de petites nervures ou des découpes spécifiques qui facilitent la fixation des embouts, des roues d’entraînement ou des supports moteurs. Ces reliefs créent de véritables zones de calage mécaniques qui empêchent la rotation des pièces montées sur l’axe.
Un axe rond est visuellement plus épuré. Les embouts ou adaptateurs sont souvent enfichés ou sertis à l’intérieur du tube, la surface extérieure restant lisse. Les perçages visibles se limitent alors à quelques trous pour vis ou goupilles qui maintiennent les différentes pièces en place.
Indices liés au fabricant et à l’ancienneté du volet
Certains fabricants ont longtemps privilégié un seul type d’axe pour l’ensemble de leurs volets. Les modèles récents de volets rénovation en aluminium utilisent très fréquemment un axe octogonal, plus standardisé dans le commerce de la pièce pour volet roulant. Les installations plus anciennes, notamment en bois ou en coffres maçonnés traditionnels, peuvent encore être équipées d’axes ronds.
Identifier la marque et, si possible, la période d’installation de votre volet permet d’orienter votre diagnostic. Toutefois, seule une observation directe de la section de l’axe donne une certitude exploitable pour commander la bonne référence.
Pièce pour volet roulant critères techniques pour choisir entre axe octogonal et rond
Une fois la forme de l’axe repérée, il faut vérifier plusieurs critères techniques avant de valider un remplacement. Ces éléments conditionnent la compatibilité entre l’axe, le tablier et le système de manœuvre, qu’il soit manuel ou motorisé.
Diamètre de l’axe et compatibilité avec le tablier
Le diamètre est un paramètre central. Sur un axe octogonal, on parle couramment de diamètre nominal même si la section n’est pas parfaitement circulaire. Les dimensions fréquentes sont 40 mm, 60 mm ou 70 mm pour les volets résidentiels. Chaque diamètre est associé à des embouts et attaches tablier spécifiques.
Pour un axe rond, le diamètre correspond au diamètre réel du tube. Les valeurs courantes varient selon les systèmes mais restent souvent comprises entre 40 et 70 mm. Un diamètre inadapté peut provoquer un enroulement trop serré ou, au contraire, un manque de place dans le coffre, ce qui gêne la fermeture complète du volet.
Type de manœuvre manuelle ou motorisée
Les volets à manœuvre manuelle par sangle, manivelle ou tirage direct sont très souvent équipés d’axes octogonaux. Cette forme offre une bonne transmission du couple avec les mécanismes d’enroulement et les treuils. Elle supporte bien les efforts répétés d’ouverture et de fermeture.
Les volets motorisés peuvent utiliser l’un ou l’autre type d’axe selon le moteur. Certains moteurs tubulaires sont prévus pour être insérés dans un axe octogonal, d’autres dans un axe rond. Le fabricant du moteur indique clairement le type de tube prévu. Il est donc important de vérifier cette information avant de modifier la géométrie de l’axe existant.
Poids du tablier et fréquence d’utilisation
Un tablier en aluminium isolé ou en PVC de grande largeur exerce une contrainte importante sur l’axe. L’axe octogonal, grâce à ses pans multiples, offre une répartition plus homogène des charges sur les attaches tablier. Pour un usage intensif, dans une boutique ou un local professionnel, ce type d’axe est souvent privilégié.
L’axe rond peut convenir pour des volets plus légers ou des utilisations moins fréquentes. Cependant, si vous remplacez un volet ancien par un tablier plus lourd, il peut être judicieux de profiter du changement de pièce pour passer à un axe octogonal, plus robuste et plus facilement trouvable en pièces détachées standard.
Pièce pour volet roulant avantages et limites de l’axe octogonal
L’axe octogonal est devenu une référence sur le marché de la rénovation grâce à ses qualités mécaniques et à la variété des accessoires compatibles. Il présente toutefois quelques points de vigilance avant remplacement.
Standardisation et disponibilité des pièces
La plupart des fournisseurs proposent une large gamme d’accessoires compatibles avec les tubes octogonaux. Embouts, supports, attaches tablier, treuils et moteurs tubulaires sont souvent conçus pour ces sections. Cette standardisation facilite grandement les réparations et les évolutions futures de votre installation.
Pour un particulier, il est ainsi plus simple de trouver une référence parfaitement adaptée sans passer par un modèle sur mesure. Les dimensions les plus courantes sont bien documentées, ce qui réduit le risque d’erreur lors de la commande en ligne.
Comportement mécanique et confort d’utilisation
Grâce à ses huit pans, l’axe octogonal offre une excellente accroche aux pièces qui y sont fixées. Les embouts et roues d’entraînement se bloquent naturellement sur les pans, limitant les jeux et bruits parasites. Le résultat est un fonctionnement plus silencieux et plus régulier, surtout avec des moteurs récents.
Cette géométrie améliore également la tenue des attaches tablier qui restent bien positionnées sur les faces de l’axe. Le risque de décalage du tablier lors de l’enroulement est réduit, ce qui préserve le bon alignement des lames.
Contraintes de compatibilité avec les installations anciennes
Dans certains coffres maçonnés ou caissons étroits, le passage d’un axe rond à un axe octogonal peut poser des problèmes d’encombrement. La forme octogonale occupe légèrement plus de place que le diamètre nominal ne le laisse penser, ce qui peut gêner l’enroulement complet d’un tablier déjà dimensionné au plus juste.
De plus, les anciens supports muraux et embouts prévus pour un tube rond ne sont pas toujours adaptables sur un tube octogonal. Il faut alors envisager le remplacement conjoint de plusieurs éléments, ce qui augmente le coût global de la rénovation.
Pièce pour volet roulant avantages et limites de l’axe rond
Bien qu’il soit moins présent dans les installations récentes, l’axe rond reste intéressant dans certains contextes. Il est surtout rencontré dans les systèmes spécifiques ou dans les volets plus anciens qui fonctionnent encore correctement.
Compatibilité avec certains moteurs et adaptateurs
Certaines gammes de moteurs tubulaires sont conçues pour une intégration directe dans un tube parfaitement rond. Les bagues d’adaptation sont optimisées pour cette géométrie et garantissent un centrage idéal du moteur à l’intérieur de l’axe. Dans ce cas, conserver ou remplacer par un axe rond reste souvent la solution la plus simple.
Il existe également des adaptateurs permettant de passer d’un axe rond à des accessoires initialement prévus pour de l’octogonal. Toutefois, ces solutions ajoutent des interfaces supplémentaires qui peuvent devenir des points de faiblesse avec le temps.
Simplicité de remplacement à l’identique
Si votre volet roulant est déjà monté sur un axe rond et que l’ensemble fonctionne correctement, le remplacement à l’identique limite les risques de mauvaise compatibilité. Les supports existants et les accessoires internes au coffre restent utilisables, ce qui réduit le temps de chantier et le coût de la réparation.
Ce choix est particulièrement pertinent lorsque le coffre est difficile d’accès ou qu’une transformation complète du système serait trop lourde à mettre en œuvre. Une simple reprise des mesures de diamètre et de longueur suffit alors pour commander le bon tube.
Limites en termes de disponibilité et d’évolution
Les références d’axes ronds sont parfois moins nombreuses que celles des tubes octogonaux dans les catalogues de pièces détachées. Cette offre plus restreinte peut compliquer la recherche d’un modèle précis, surtout si les dimensions sont atypiques ou anciennes.
De plus, si vous envisagez à moyen terme une motorisation ou une modernisation de votre volet, l’axe rond peut devenir moins intéressant. Beaucoup de kits de motorisation sont d’abord conçus pour des axes octogonaux, ce qui rend l’évolution plus simple lorsque l’axe est déjà dans ce standard.
