Comprendre le rôle du treuil comme Pièce pour volet roulant dans le mécanisme
Dans un volet roulant manuel, le treuil est la Pièce pour volet roulant qui transforme la force exercée sur la manivelle en mouvement de rotation pour enrouler ou dérouler le tablier. Sans ce composant, la manœuvre serait impossible ou très difficile. Pour choisir ou remplacer le bon modèle, il est utile de bien comprendre son fonctionnement, ses caractéristiques et la manière de l’identifier. Pour aller plus loin dans le choix d’une Pièce pour volet roulant adaptée, il faut aussi tenir compte du type de volet, de la taille du tablier et du mode de manœuvre existant.
Le treuil se situe généralement dans le coffre, au niveau du côté où sort la manivelle. Il agit comme un réducteur de vitesse, facilitant la montée et la descente du tablier tout en évitant des efforts trop importants. Son bon fonctionnement influence directement le confort d’usage, mais aussi la durée de vie de l’ensemble du volet roulant.
Composition et principe mécanique du treuil en Pièce pour volet roulant
Un treuil de volet roulant regroupe plusieurs éléments mécaniques qui travaillent ensemble pour transmettre l’effort de manœuvre au tube d’enroulement. Comprendre ces composants aide à mieux diagnostiquer les pannes et à sélectionner un modèle de remplacement compatible.
Les éléments internes principaux du treuil
À l’intérieur du treuil, on trouve d’abord un jeu de pignons et engrenages qui assurent la réduction de vitesse. Cet ensemble crée un couple plus important à la sortie, ce qui rend la montée du volet plus fluide, même lorsque le tablier est lourd ou de grande largeur. La qualité des engrenages a un impact direct sur la durée de vie et sur le confort sonore du volet.
On retrouve aussi un axe d’entraînement qui se connecte au tube d’enroulement. Cet axe transmet la rotation générée par les pignons. Un boîtier fermé protège l’ensemble des poussières et de l’humidité, tout en gardant une quantité de graisse suffisante pour une rotation souple. Certains modèles intègrent des butées internes ou des systèmes anti-retour pour limiter les à-coups et contrôler la position du tablier.
La liaison entre manivelle, treuil et tube d’enroulement

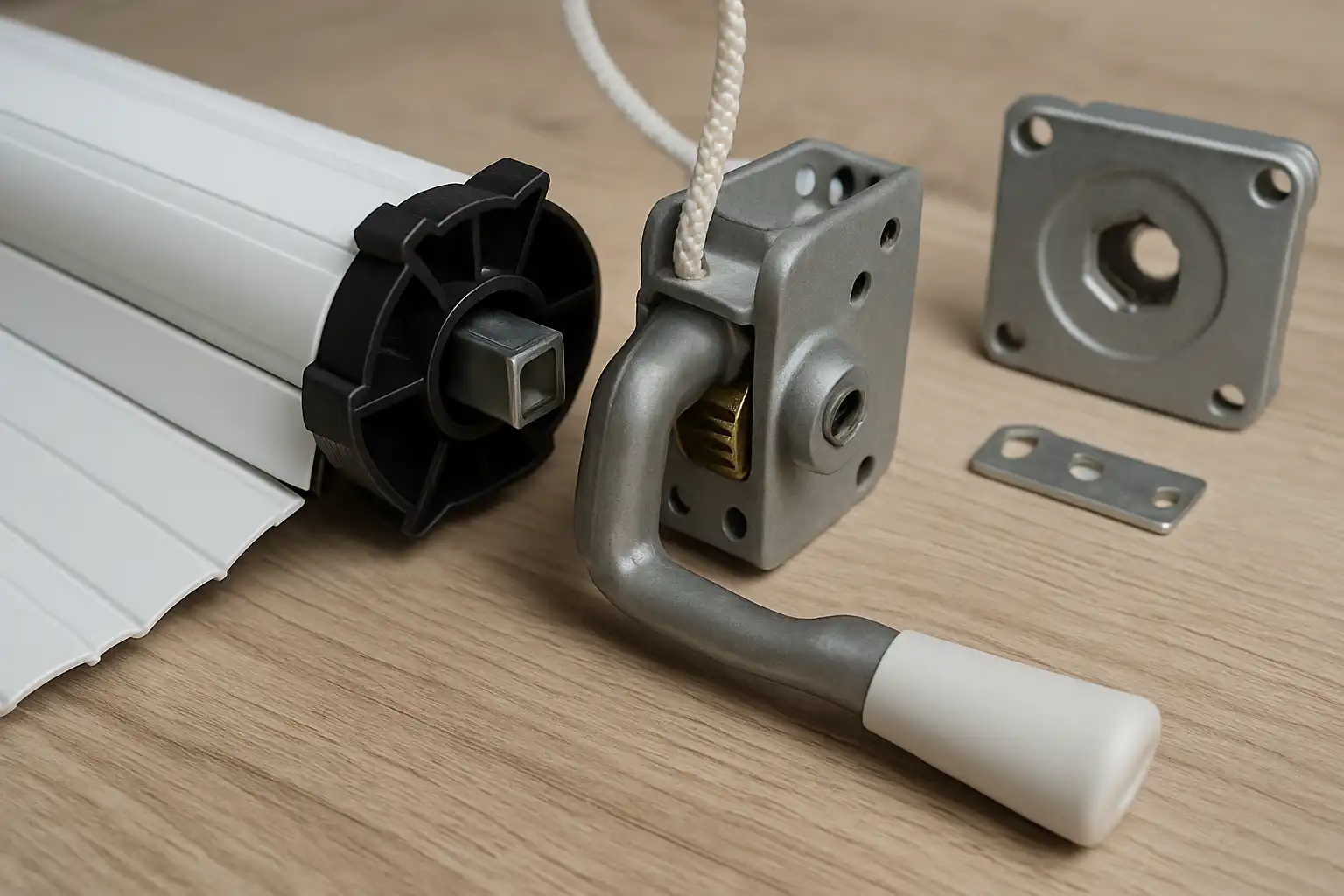

La manivelle est reliée au treuil via une tige hexagonale ou cannelée, parfois appelée sortie de treuil. Lorsqu’on actionne la manivelle, cette tige entraîne le pignon d’entrée, qui fait tourner tous les engrenages internes. Le mouvement est alors transmis à l’axe connecté au tube d’enroulement, ce qui permet de lever ou de baisser le volet.
Le tube d’enroulement, souvent octogonal, reçoit le tablier par l’intermédiaire d’attaches spécifiques. La bonne synchronisation entre la manivelle, le treuil et le tube garantit un fonctionnement régulier. Si le treuil présente un jeu anormal ou des points durs, la manœuvre devient irrégulière, avec des blocages ou des bruits de frottement.
Le rôle du rapport de réduction dans le confort d’utilisation
Chaque treuil est conçu avec un rapport de réduction particulier. Ce rapport détermine le nombre de tours de manivelle nécessaires pour enrouler totalement le volet. Un rapport plus élevé demande davantage de tours, mais diminue l’effort nécessaire, ce qui est intéressant pour les volets lourds. À l’inverse, un rapport plus faible réduit le nombre de tours, mais nécessite une force plus importante.
Le choix du bon rapport de réduction est donc crucial. Un treuil mal dimensionné peut rendre la manœuvre pénible, voire accélérer l’usure des autres pièces, notamment les attaches tablier, les supports de tube et les arrêts sur lame finale.
Différents types de treuils en Pièce pour volet roulant et leurs spécificités
Il existe plusieurs familles de treuils de volet roulant, adaptées à différents systèmes, matériaux et types d’installations. Identifier le type présent sur votre volet est indispensable pour réussir un remplacement sans modification du coffre ni du tube.
Treuil à sortie carrée, hexagonale ou cannelée
Les treuils se distinguent d’abord par la forme de leur sortie. Certains modèles possèdent une sortie carrée, d’autres une sortie hexagonale ou une empreinte cannelée. Cette sortie doit correspondre exactement à la forme de la tige de manivelle et à la pièce de liaison utilisée sur le volet.
Une incompatibilité de forme peut provoquer un jeu important ou un arrondi de la tige, entraînant un glissement et une perte d’efficacité. Il est donc essentiel de vérifier non seulement la forme, mais aussi la dimension exacte de la sortie de treuil avant toute commande de pièce de rechange.
Treuils pour coffre traditionnel, coffre tunnel ou bloc-baie
Le type de coffre influence la forme et la fixation du treuil. Dans un coffre traditionnel en bois ou en aluminium, le treuil est souvent fixé sur un support métallique ou sur la joue de coffre, avec un accès relativement simple. Dans un coffre tunnel ou un bloc-baie, l’espace est plus restreint, ce qui impose des treuils plus compacts ou des fixations spécifiques.
Certains treuils sont conçus pour être montés sur un flasque de tube, d’autres directement sur la joue. Le choix doit tenir compte de l’environnement de pose pour éviter les interférences avec le tablier, les guides ou les autres pièces du mécanisme.
Treuils spécifiques et adaptateurs disponibles
Dans certains cas, il existe des treuils dits de remplacement universel, livrés avec plusieurs adaptateurs pour s’ajuster à différents tubes d’enroulement ou sorties de manivelle. Cette solution peut être intéressante lorsque le modèle d’origine n’est plus fabriqué ou difficile à trouver.
Toutefois, même avec des modèles universels, il reste important de respecter la charge maximale admissible et le type de manœuvre. Une adaptation mal pensée peut engendrer des contraintes supplémentaires, des frottements ou une usure accélérée des pièces voisines.
Identifier un treuil de Pièce pour volet roulant avant le remplacement
Avant de commander un treuil neuf, il faut procéder à une identification précise de la pièce en place. Cette étape évite les erreurs courantes liées aux dimensions, à la forme de sortie et au type de fixation. Une bonne méthodologie facilite la sélection sur un site spécialisé en pièces détachées pour volets roulants.
Repérer l’emplacement et démonter en toute sécurité
Le treuil se trouve côté manivelle, à l’intérieur du coffre. Pour y accéder, il est nécessaire d’ouvrir le coffre et de s’assurer que le tablier est en position basse, afin de limiter la tension sur le tube d’enroulement. Cette précaution réduit les risques de retournement du tube ou de détente brutale des attaches.
Après avoir sécurisé le tablier, on peut déconnecter la manivelle puis retirer les vis de fixation du treuil. Il est recommandé de prendre des photos au fur et à mesure pour mémoriser la position de chaque pièce. Ces images serviront de repère lors du remontage et lors du choix de la nouvelle pièce sur la boutique en ligne.
Mesurer les dimensions clés du treuil
Les caractéristiques essentielles à relever sont la forme et la taille de la sortie vers la manivelle, le diamètre ou la forme de l’axe côté tube d’enroulement, ainsi que l’entraxe des vis de fixation. Une règle ou un pied à coulisse permet de mesurer précisément ces éléments.
Il est également utile de noter la hauteur et la largeur globales du boîtier, notamment lorsque l’espace dans le coffre est limité. Certaines marques apposent une référence gravée ou imprimée sur le treuil. Cette indication peut être entrée directement dans le moteur de recherche du site marchand pour trouver la pièce équivalente.
Tenir compte du poids du tablier et de la fréquence d’utilisation
Le choix du treuil doit aussi prendre en compte la surface et le poids du tablier. Un volet en aluminium isolé ou en PVC de grande largeur sollicite davantage le mécanisme qu’un petit volet de fenêtre. Opter pour un treuil sous-dimensionné peut entraîner une usure prématurée ou une manœuvre trop dure au quotidien.
Enfin, la fréquence d’ouverture joue un rôle non négligeable. Pour un volet très utilisé, il est pertinent de privilégier un modèle robuste, avec une bonne qualité d’engrenages et une capacité de charge adaptée, même si le coût initial est légèrement supérieur.
Entretien, symptômes de panne et remplacement du treuil de Pièce pour volet roulant
Le treuil est une pièce d’usure, mais son remplacement n’est pas forcément fréquent lorsque l’entretien et la manipulation sont corrects. Reconnaître les signes de fatigue du mécanisme permet d’intervenir au bon moment et d’éviter une panne totale du volet roulant.
Signes annonciateurs d’un treuil défectueux
Plusieurs symptômes peuvent indiquer un treuil en fin de vie. On remarque par exemple un durcissement progressif de la manœuvre, des bruits de grincement ou de craquement à l’intérieur du coffre, ou encore un jeu important dans la manivelle. Le volet peut aussi monter par à-coups, ou redescendre légèrement tout seul lorsque l’on relâche la manivelle.
Dans certains cas, la manivelle tourne dans le vide, signe que les engrenages internes sont abîmés ou cassés. Lorsque ces signes apparaissent, il est préférable d’arrêter d’utiliser le volet pour ne pas endommager le tube d’enroulement, les attaches ou la sortie de manivelle.
Bonnes pratiques d’entretien pour prolonger la durée de vie
Un entretien simple permet de prolonger la durée de vie du treuil. Il est recommandé de vérifier régulièrement l’état des supports de tube, des attaches tablier et des arrêts de lame finale. Des pièces déformées ou mal fixées peuvent créer des contraintes supplémentaires sur le treuil.
On évite aussi de forcer sur la manivelle lorsqu’un obstacle bloque le volet, par exemple un gel important ou un objet coincé dans les coulisses. Forcer dans ces conditions peut endommager les engrenages internes, même sur un treuil de bonne qualité. Un usage respectueux du mécanisme reste la meilleure garantie de longévité.
Étapes clés pour un remplacement réussi
Pour remplacer un treuil, on commence par sécuriser le volet en le mettant en position basse puis en ouvrant le coffre. Après avoir déconnecté la manivelle, on dépose le tube d’enroulement si nécessaire, ou uniquement le flasque côté treuil selon la configuration du coffre.
On retire ensuite l’ancien treuil, en notant l’orientation des pièces, puis on pose le nouveau modèle en respectant la même position. Il faut vérifier que la sortie de treuil, la tige de manivelle et l’axe du tube s’emboîtent correctement, sans jeu excessif. Une fois le tout remonté, quelques manœuvres de test permettent de s’assurer d’une montée et descente fluide, sans bruit anormal ni point de blocage.
